A tükörreflexes fényképezőgép működése és felépítése

Elgondolkodott már azon, mi történik pontosan abban a másodperc törtrészében, amikor megnyomja a kioldógombot, és a pillanat örökre rögzítésre kerül? Mi az a mechanika és technológia, amely egy tükörreflexes fényképezőgép szívében dobog, lehetővé téve, hogy a világot a saját szemszögéből lássa, majd azt lenyűgöző képekké alakítsa? A tükörreflexes, vagy ahogy gyakran emlegetik, a DSLR (Digital Single-Lens Reflex) fényképezőgépek évtizedek óta a fotózás gerincét képezik, a profi fotósoktól a lelkes amatőrökig mindenki számára megbízható eszközt nyújtva.

A DSLR mozaikszó jelentése: Digital Single Lens Reflex, avagy digitális tükörreflex. A DSLR kifejezés az egyobjektíves digitális tükörreflexes fényképezőgép rövidítése. Jelenleg a piacon ezek a fényképezőgépek tekinthetők a profik munkaeszközének, de a kreativitásukat kiélni vágyó amatőr fotósok is előszeretettel használják. A tükörreflexes fényképezőgép alapvető definíciója a nevében rejlik: egyetlen objektíven keresztül nézünk, és egy tükör segítségével látjuk a valós képet, pontosan azt, ami az objektíven keresztül beáramlik.

A tükörreflexes fényképezőgép működési elve

A tükörreflexes fényképezőgép működése azon az elven alapul, hogy a lencsén át érkező fényt egy mozgatható tükör a keresőbe vezeti, így a fotós pontosan azt látja, amit az objektív „lát”. Ahhoz, hogy megértsük a tükörreflexes fényképezőgép lényegét, érdemes lépésről lépésre áttekinteni, hogyan halad a fény a lencsétől egészen a digitális kép rögzítéséig.

Fényút a keresőbe

1. Objektív: Minden az objektívvel kezdődik. Ez a komplex lencserendszer gyűjti össze a fényt a külvilágból, és irányítja azt a fényképezőgép belseje felé. Az objektív a lencserendszer fősíkjának közelébe fényrekeszt (vagy más néven blendét) építenek be. A rekesz segítségével lehet szabályozni a lencsén áthaladó és a gép belsejébe jutó fény mennyiségét, ezzel befolyásolva a kép elkészítéséhez szükséges expozíciós idő hosszát. A rekesz lényege, hogy a rekesznyílás szűkítésével a mélységélesség növekszik, tehát egyre több témaelem lesz éles a képen. Az objektívek optikai tulajdonságainak köszönhetően csak a kamerától bizonyos távolságban lévő tárgyak és személyek lesznek élesek a képen. A gyakorlatban azonban a beállított távolságnál közelebbi és távolabbi részletek is élesek lesznek - ez a mélységélesség.
2. Tükör: Az objektíven áthaladó fény elsőként egy mozgatható tükörhöz érkezik. Ez a tükör, amely 45 fokos szögben helyezkedik el a gép belsejében, alapállapotban felfelé, a kereső felé tereli a fényt.
3. Mattüveg: A tükörről visszaverődő fény ezután egy mattüveg felületre jut, amelyen a kép élesen kirajzolódik. A közepes és nagy formátumú fényképezőgépeknél elterjedt megoldás a mattüveg, amelyre az objektív kivetíti a téma képét és lehetővé teszi a kompozíció és a fókusz pontos beállítását.
4. Pentaprizma: A mattüveg által alkotott képet továbbítja egy kondenzorlencse, majd egy ötoldalú tükörrendszer (pentaprizma) ismételten elfordítja és a fotós szeméhez juttatja, korrigálva a fordított és oldalhelytelen képet. A rendkívül népszerű pentaprizmás kereső előnye, hogy a felcserélt oldalú keresőképet oldalhelyesre visszafordítva jeleníti meg. A kereső nyílásába nézve így egyenes állású, oldalhelyes keresőképet lát a fényképész.
5. Optikai kereső: A fotós az optikai keresőn keresztül pillant bele, és közvetlenül látja az objektíven át érkező fényt, késleltetés és digitális feldolgozás nélkül.

Az expozíció pillanata

Amikor a kioldógomb lenyomásra kerül, egy sor gyors esemény zajlik le:

1. Tükör felcsapódása: Az expozíció pillanatában, a kioldógomb lenyomásának pillanatában a képsík előtt álló tükör rendkívül gyorsan felpattan, elhagyva a fény útját.
2. Zárszerkezet kinyitása: Ezt követően a zárszerkezet kinyílik, lehetővé téve, hogy a fény akadálytalanul eljusson a képérzékelőhöz. A gépvázba építik be az ún. redőnyzárt, amelyek közvetlenül a fényérzékeny film vagy érzékelő előtt helyezkednek el. A kép elkészítésekor, az exponáló gomb lenyomása után itt lefut a redőny, és a résen keresztül az expozíciós idő tartamára szabaddá teszi a képet alkotó fény útját a filmhez.
3. Fényérzékelő aktiválása: Amint a fény eléri a képérzékelőt (szenzort), az elektromos jelekké alakítja a beérkező fényt. Ez a digitális „nyersanyag” kerül továbbításra a képfeldolgozó processzorhoz.
4. Zárszerkezet bezárása és tükör visszaállása: A kép elkészülte után a zárszerkezet bezárul, és a tükör azonnal visszatér alaphelyzetébe, visszacsapódik kiindulási helyzetébe.

Ez a teljes folyamat, a kioldógomb lenyomásától a kép rögzítéséig, mindössze milliszekundumok alatt zajlik le, lehetővé téve a gyors sorozatfelvételeket és a pillanatok pontos megragadását.

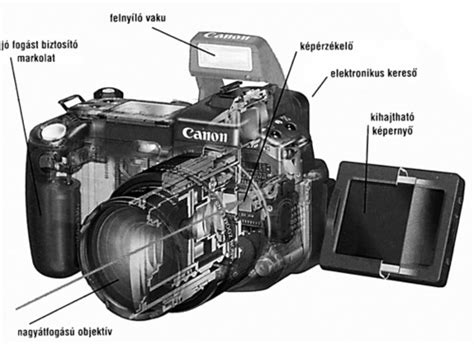

A DSLR felépítése: A precíziós műszer alkatrészei

A tükörreflexes fényképezőgép egy rendkívül komplex, precíziós műszer, mely számos alkatrész összehangolt működésével éri el célját: a pillanat megörökítését. A DSLR felépítése során minden egyes komponensnek kulcsfontosságú szerepe van a végső képminőség és a felhasználói élmény szempontjából.

Objektív

Az objektív az a lencserendszer, amely a külvilágból érkező fényt összegyűjti és a fényképezőgép vázába irányítja. Ez az alkatrész felelős a kép élességéért, kontrasztjáért, színeiért és a mélységélességért. Különböző típusú objektívek léteznek, mint például a nagylátószögű, normál, teleobjektív, makró, vagy fix gyújtótávolságú (prime) és zoom objektívek. Az objektíveken kívül számos hasznos kiegészítővel lehet felszerelni, mint például vaku, markolat vagy távkioldó. Az objektív kialakítása és a gyártás során felhasznált anyagok minősége döntően befolyásolja az elkészült kép minőségét. A lencsehibák okozta torzításokat kompenzálni lehet úgy, hogy a leképezésre több lencséből összetett objektívet alkalmazunk.

Rekesz (Blende)

Az objektívben található rekesz (blende) szabályozza a szenzorra jutó fény mennyiségét és a mélységélességet. A rekeszlamellák nyitásával vagy zárásával befolyásolható a beáramló fény ereje, valamint az, hogy a képen milyen tartományban lesz éles a téma. A fényrekesz állásának megfelelő, ún. rekeszszámokat a rekeszállító gyűrűn vagy egy külön skálán szokták feltüntetni. A rekesz minden egyes állása az előzőhöz képest fele annyi fényt enged be, ezt az ún. f szám jelöli.

Tükör

A tükör a tükörreflexes fényképezőgép névadó eleme. Ez a 45 fokos szögben elhelyezkedő mozgatható alkatrész felelős azért, hogy a lencsén át érkező fényt a kereső felé terelje. Amikor a kioldógombot lenyomjuk, a tükör rendkívül gyorsan felcsapódik, hogy szabaddá tegye a fény útját a szenzor felé. Ezt a jelenséget nevezik tükörfelcsapásnak.

Pentaprizma / Pentatükör

A tükörről visszaverődő fény a pentaprizmába vagy pentatükörbe jut. A tükör által alkotott kép fordított és oldalhelytelen. A pentaprizma (egy ötoldalú üvegtest) belső visszaverődések sorozatával korrigálja ezt a képet, így a fotós a keresőben a valóságnak megfelelő, egyenes és oldalhelyes képet látja. A drágább, professzionálisabb gépek pentaprizmát használnak, amely jobb fényáteresztő képességgel és világosabb keresőképpel rendelkezik.

Optikai kereső

Az optikai kereső az, ahová a fotós belepillant, hogy komponálja a képet. Ez a DSLR rendszerek egyik legmeghatározóbb eleme. Az optikai keresőn keresztül a fotós közvetlenül látja a lencsén át érkező fényt, késleltetés és digitális feldolgozás nélkül. Ez különösen előnyös gyorsan mozgó témák fotózásánál, vagy gyenge fényviszonyok között, ahol az elektronikus keresők (EVF) gyakran elmaradnak. A cserélhető objektíves fényképezőgépek nagy előnye, hogy az optikai keresőjében egy tükör és egy prizma segítségével az objektíven keresztül látjuk a képet, így valós képet kapunk a kompakt gépek kis átnézeti ablakkeresőjével látható képpel szemben.

Zárszerkezet

A zárszerkezet szabályozza azt az időtartamot, ameddig a fény elérheti a képérzékelőt. Ez az időtartam a záridő. A leggyakoribb típus a redőnyzár (focal plane shutter), amely két függönyből áll. Az első függöny kinyitja, a második bezárja a fény útját. A két függöny közötti rés fut át a szenzor előtt, exponálva a képet. Minél rövidebb a záridő, annál kevesebb fény jut a szenzorra, és annál jobban „befagyasztható” a mozgás. Az objektívbe épített zárszerkezetet vagy központi zárat, mint neve is mutatja, az objektív vázába építik be. A zárat rugóval megfeszített fém lamellák alkotják.

Képérzékelő (Szenzor)

A képérzékelő, vagy szenzor a DSLR digitális szíve. Ez az alkatrész alakítja át a beérkező fényt elektromos jelekké, amelyekből a digitális kép készül. Két fő típusa van: a CCD (Charge-Coupled Device) és a CMOS (Complementary Metal-Oxide Semiconductor). Manapság a legtöbb DSLR CMOS szenzort használ, mivel energiahatékonyabb és gyorsabb az adatkiolvasása. A digitális fényképezők a film helyett memóriára rögzítik a képet, a fényt elektronikus jelekké alakító képérzékelő szenzor közreműködésével. Ennek a szenzornak a mérete nagymértékben meghatározza az elkészült kép minőségét. A digitális tükörreflexes fényképezőgépeket nagyobb képérzékelő szenzorral gyártják, így éles és részletekben gazdag képeket lehet vele fotózni. A digitális tükörreflexes fényképezőgépekbe szerelik a legnagyobb méretű lapkákat, ami a felsőbb kategóriában már tökéletesen visszaadja a 35mm-es kisfilmes analóg készülékek minőségét.

Autofókusz rendszer

A autofókusz rendszer felelős a kép élességéért. A DSLR-ek jellemzően fázisérzékeléses autofókusz rendszert használnak, amely rendkívül gyors és pontos, különösen mozgó témák követésénél. Ez a rendszer a tükör alatti segédtükrön keresztül kapja a fényt, és speciális szenzorok segítségével méri a fáziskülönbséget, meghatározva a fókuszpontot. A fókuszálás a legegyszerűbb a tükörreflexes kameráknál, ahol a fényképész közvetlenül látja a fő objektíven keresztül a képet és vizuálisan tudja beállítani a fókusztávolságot.

Expozíciómérő rendszer

Az expozíciómérő rendszer méri a jelenet fényességét, és segít meghatározni a helyes expozíciót (záridő, rekesz, ISO kombinációja). Különböző fénymérési módok léteznek, mint például a mátrix/kiértékelő mérés (amely az egész képmezőt figyelembe veszi), a középre súlyozott mérés (amely a kép középső részére fókuszál), és a spotmérés (amely egy nagyon kis területet mér).

Képfeldolgozó processzor

A képfeldolgozó processzor a fényképezőgép „agya”. Ez az alkatrész felelős a szenzorról érkező nyers adatok feldolgozásáért és digitális képpé alakításáért. Feladatai közé tartozik a zajszűrés, a színek és a kontraszt beállítása, a fehéregyensúly korrekciója, és a képfájl tömörítése (pl. JPEG formátumba).

LCD kijelző és fizikai kezelőszervek

Az LCD kijelző a DSLR hátoldalán található, és számos funkciót lát el. Megjeleníti az elkészült képeket, a menürendszert, az expozíciós beállításokat, és a Live View módban (élőkép) a komponálást is segíti. A fizikai kezelőszervek (gombok, tárcsák) lehetővé teszik a fotós számára, hogy gyorsan és intuitívan állítsa be a fényképezőgép paramétereit, anélkül, hogy a menüben kellene navigálnia.

Váz

A váz ad otthont az összes fent említett alkatrésznek. Anyaga általában erős műanyag, magnéziumötvözet vagy szénszálas kompozit, amelyek biztosítják a tartósságot és a védelmet a külső behatásokkal szemben. A váz kialakítása, súlya és ergonómiája jelentősen befolyásolja a fényképezőgép kezelhetőségét és kényelmét hosszabb fotózások során. A digitális tükörreflexes és a hagyományos kompakt fényképezőgépek között a legszembetűnőbb különbség, hogy míg az előbbi esetében a gépváz és az objektív két külön álló része a fényképezőnek, ezáltal az objektívek tetszés szerint cserélhetők, a kompakt gépek esetében a vázzal együtt szerelték az optikai rendszert.

A tükörreflexes fényképezőgépek előnyei és hátrányai

Előnyök

• Optikai kereső (OVF): Késleltetés nélküli, valós képet mutat, ami különösen előnyös gyorsan mozgó témáknál és gyenge fényviszonyok között.
• Objektívválaszték: Évtizedes múltja miatt hatalmas objektívpark áll rendelkezésre, ami páratlan rugalmasságot biztosít.
• Kiváló képminőség: A nagyobb szenzorméretek (különösen a full-frame modellek) jobb dinamikatartományt, alacsonyabb zajszintet és gyönyörű bokeh effektust biztosítanak.
• Sebesség és reszponzivitás: Gyors és pontos fázisérzékeléses autofókusz, minimális kioldási késleltetés.
• Robusztusság és tartósság: A váz általában erős anyagokból készül, sok modell időjárásálló tömítésekkel is rendelkezik.
• Hosszabb akkumulátor-élettartam: Az optikai kereső használata kevésbé energiaigényes, mint az elektronikus.

Hátrányok

• Méret és súly: A tükörmechanizmus és a pentaprizma miatt nagyobbak és nehezebbek, mint a tükör nélküli alternatívák.
• Tükörfelcsapás okozta zaj és vibráció: A tükör mozgása zajt és apró vibrációt okozhat, ami bemozdulást eredményezhet hosszú záridőnél.
• Videófelvétel korlátai: A videófelvétel közbeni autofókusz gyakran lassabb és kevésbé megbízható. Míg egy analóg SLR-el csak állóképeket tudunk rögzíteni, a digitális tükörreflexes készülékkel akár mozgóképet is, így a modern DSRL gépek videokameraként is funkcionálnak.
• Live View mód: Általában lassabb és kevésbé hatékony, mint a tükör nélküli gépeknél, a fázisérzékeléses AF nem működik.
• Porkerülés: Az objektívcsere során a szenzor könnyebben érintkezhet a porral.
• Komplexitás: A rengeteg gomb és menüpont overwhelming lehet a kezdők számára.

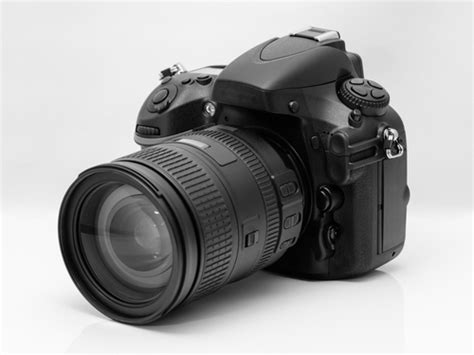

Tükörreflexes kontra tükör nélküli fényképezőgépek

A fotográfiai technológia folyamatosan fejlődik, és az utóbbi évtizedek egyik legjelentősebb változása a tükör nélküli (MILC - Mirrorless Interchangeable Lens Camera) rendszerek felemelkedése volt. A DSLR a klasszikus mechanikus tükrön és optikai keresőn alapul. A fény az objektíven keresztül érkezik, egy tükörről a pentaprizmába, majd a keresőbe jut. Képrögzítéskor a tükör felcsapódik, és a fény a szenzorra esik. Ezzel szemben a MILC gépek - ahogy a nevük is sugallja - nélkülözik a tükröt és a pentaprizmát. Az objektíven át érkező fény közvetlenül a szenzorra esik. A szenzor által rögzített kép digitális formában jelenik meg egy elektronikus keresőben (EVF) vagy az LCD kijelzőn. A Canon EOS R rendszerű tükör nélküli fényképezőgépek szintet léptek a teljesítmény terén.

Az alábbi táblázatban összefoglaljuk a két rendszer közötti főbb különbségeket:
