A "Mi a nehezebb, egy kiló toll, vagy egy kiló vas?" - ez a szakállas találós kérdés gyakran eszünkbe jut, amikor laikusként olyan dolgokra csodálkoznak rá az emberek, amikre egy statikus nem, és olyan dolgoktól nem rettennek el, amitől nekünk égnek áll a hajunk. Valahol mélyen mindenkinek vannak pusztító hajlamai, ki ne játszott volna el még a gondolattal, hogy egy födémet úgy rendesen túlterheljen? Ha eddig nem ötlött fel benned a kérdés, akkor eljött az ideje - szigorúan elméleti síkon persze, és erre fokozottan igaz, hogy otthon ne próbáld ki! Tényleg ne!
Az épületek tervezése során kulcsfontosságú a szerkezetekre ható terhek pontos meghatározása és figyelembe vétele. Egy épület tartószerkezetének el kell tudnia viselnie az emberek, a használati tárgyaik, a raktározandó anyagok súlyát. Ezeket a terheket hasznos terheknek nevezzük, és ezek azok a terhek, amiért az épületet felépítik. A hasznos teher fogalmának megértése elengedhetetlen mind a mérnökök, mind az átlagemberek számára, hiszen a téves becslések súlyos következményekkel járhatnak.
A hasznos teher fogalma és értelmezése
A hasznos teher a fizika és a műszaki nyelv szempontjából az az erő, amelyet a gépnek le kell győznie; rendszerint valamely test súlya, ellenállása. Építészeti értelemben pedig valamely tartószerkezetre vagy építményre nehezedő tömeg súlya, azaz a terhelés.
Az Eurocode szabványai és egyéb vonatkozó előírások részletesen tartalmazzák a különböző helyiségek funkciójától függően figyelembe veendő hasznos teher értékeket. Ezek a teherértékek garantálják, hogy a szerkezetek biztonságosan és rendeltetésszerűen működjenek. A tervezés (vagy szakértés) során figyelembe kell venni ezeket az értékeket, és ennek megfelelően kell a méretezést (vagy ellenőrzést) elvégezni. Ez nem azt jelenti, hogy az ilyen terheket nem tudjuk a szerkezetünkre rakni, csupán azt, hogy a tervezési folyamatban ezekkel számolni kell.
A födém túlterhelésének veszélyei és példák
Ha azt gondolnád, hogy egy födémet biztos csak nagy raktárépületeknél lehet túlterhelni, akkor tévedsz. De ha kiráz a hideg, amikor egy autószalon mellett járva látod az emeleten sorakozó kocsikat, és már dörzsölöd a tenyered, hogy megtaláltad az ideális megoldást, akkor is tévedsz. Egy régi, belvárosi lakás felújításánál egy egyszerű padló rétegrend cserénél is felmerülhet ez a kérdés, pedig ártatlannak tűnik. Hiszen csak 10 cm felbetont tennénk rá, az nem sok, ugye? Pedig sok, gyakorlatilag a lakás hasznos terhének felel meg.
Mi történik, amikor fejlődik a tudatosságod?
Mi történik, ha túlterhelünk egy födémet?
De mi is történik, ha túlterhelsz egy födémet, és több teher kerül rá? Van, hogy semmi. Szerkezet típusa válogatja, egy monolit vasbeton síklemez födém igen nagy tartalékokkal rendelkezik, a lemez törőterhe jóval meghaladja a hasznos teher értékét. Ha egy régi belvárosi társasház poroszsüveg födémét nézzük, ha jól építették meg, nagyon sokat kibír. Viszont találkoztunk olyan hibrid, fa-padlásburkoló tégla-felbeton szendvics födémmel is, amit a mai napig nem értünk, hogy mitől maradt a helyén. Szóval ha jelentős tartalékokkal rendelkezik egy ilyen szerkezet, akkor miért kell a szabvány szerinti terhekre méretezni, és azokat betartani?

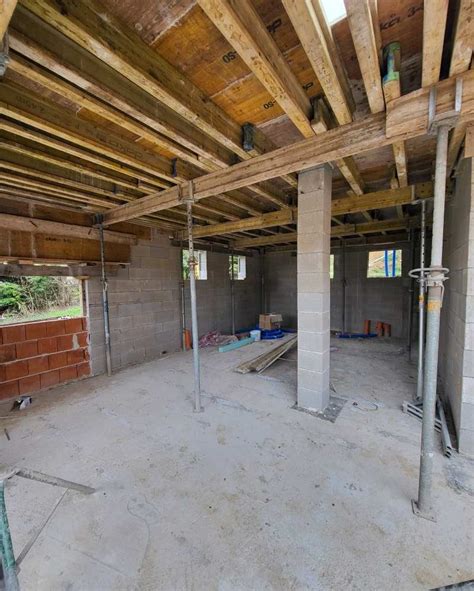

- Lehajlás korlátozása: A födém így is, úgy is lehajlik, a mértéke viszont kérdés. A kapcsolódó épületszerkezetek nem szeretik az ilyesfajta erőhatásokat, és a válaszfalak szépen (vagy csúnyán) összerepedeznek.
- Teherbírás kimerülése: Másodsorban a födém (pillér, fal) teherbírása kimerül, és tönkremegy. De láttunk már fura dolgokat, és szerencsére a szerkezet általában többet tud, mint amit elsőre kinéznénk belőle. A legvadabb talán az a régi poroszsüveg födém volt, ami egy csőtörésnek köszönhetően kapott egy kis vizet, és parapet magasságban az ablakon folyt már ki, mire észrevették.
Konkrét példák a túlterhelésre
Innétől egyszerű matematika, hogy mi az, ami probléma, és mi az, ami nem. A jakuzzi, zöldtető rétegrend 1-1,5m magasságú földtömege, hogy kisebb fákat is tudjunk bele ültetni, a könyves szekrény, a felújításnál a kitermelt és felkupacolt sitt, na ezek azért tudnak problémát okozni.
Tekintsük át néhány gyakori tárgy és tevékenység terhelési adatait, figyelembe véve a lakás átlagos hasznos terhét. Jó-jó, tudom, biztonsági tényezők, 35%-kal megnövelt terhek, de a móka kedvéért most vessük össze őket alapértékükön.
| Tárgy/Tevékenység | Becsült teher (kN/m²) | Megjegyzés |
|---|---|---|
| 10 cm felbeton | kb. 2.4 | Gyakorlatilag a lakás hasznos terhének felel meg. |
| Sűrű házibuli | Kisebb, mint gondolnánk | Nem férünk oda egymás mellé, hogy gond legyen. |
| Otthoni sóbarlang/Homokozó | Jelentős | Haladó szint, hamar el lehet érni a kívánt hatást. |
| Könyvespolcok | Jelentős (telepakolva) | Aki költözködött szügyig pakolt könyvesdobozokkal, érti. |
| Autó (pl. Ford Mondeo) | 2.6 | Nem szól nagyot, csalódni fogsz. |
| Felhalmozott sitt (felújításkor) | Jelentős | A statikus által kifejezetten nem ajánlott. |
| Jakuzzi / Méretes akvárium | Nagyon jelentős | A felhalmozott építési törmelék labdába sem rúg. |
| Zöldkert a nappaliban (1 méter földfeltöltés) | Extrém (akár 10x-es hasznos terhelés) | Siker garantált, de extrém terhelést jelent. |
| Mozgatható könyves szekrények (könyvtári típusú) | Extrém | Nagy terhelést jelent. |
A nappaliban fát nevelgetőknek is van egy jó hírem, egy bő méteres földfeltöltéssel a siker garantált, és az eredetileg tervezett hasznos terhelés 10-szeresét simán el lehet érni. Ha házi könyvtárban gondolkodsz, akkor viszont nem lesz elég egy sor könyvet a mennyezetig felstócolni, elég sokat kell egymás mellé pakolnod, de használhatsz mozgatható könyves szekrényeket is, mint a könyvtárakban, az már elég nagyot tud szólni. És ha az autó terhében még mindig reménykedsz, ki kell ábrándítsalak, típustól függetlenül sajnos nem szól nagyot.
A tartószerkezetek tervezése és a hasznos teher
A könyv építő- és építészmérnök BSc hallgatóknak szól, akik a tárgy keretében ismerkednek meg a tartószerkezetek tervezésével és méretezésével. Előtanulmányként a középiskolai fizika- és matematika-tananyag ismerete szükséges. Hasznosak lehetnek további elemi ismeretek a statika és a szilárdságtan témaköréből. A könyv célja, hogy általános eligazodást adjon az építmények statikai viselkedéséről, a modellezés lépéseiről, az erő útjáról a terhek támadáspontjától az alapozásig, a számítás lehetséges módjairól, a tartószerkezet tönkremeneteli lehetőségeiről és a szerkezetválasztás legfontosabb szempontjairól.
Bemutatja a tartószerkezeti méretezés alapjait: a teherfelvételt, az anyagi viselkedés modellezését, az alkalmazható közelítéseket és a teherbírási és használhatósági követelmények kielégítésének módszereit. A fenti témakör-felsorolás olyan általános, hogy akár egy sok féléves tantárgy tematikája is lehetne, mégis tárgyalható egyetlen félévben. Ennek természetesen ára van: csak egyszerű tartószerkezetekkel foglalkozunk, és csak röviden érintjük a statikailag határozatlan tartószerkezeteket. A cél a tartószerkezet-tervezésben fontos fogalmak és jelenségek megértése, ezért gyakran az általános (matematikailag és mechanikailag precíz) tárgyalásmód helyett azt az utat választjuk, hogy egyszerű példákon mutatjuk be tartószerkezetek viselkedését.
