A lánc egy csuklósan összerakott alkatrészek sorozata, melyeket terhek tartására, vontatására és emelésére, valamint gépek hajtására használnak. Sok helyütt kötelek, zsinórok helyettesítésére szolgál, nemesfémből készítve pedig ékszerként is megjelenik. A teherláncok kulcsfontosságú szerepet játszanak az emeléstechnikában, emelőgépeken és szakaszos működésű szállítóberendezésekben használatosak, például teher kötözésére, emelésére és áthelyezésére. Szerkezetileg hasonlóak a csuklós hajtóláncokra, de annál nagyobb teherbírásúak.
A lánc típusai
A láncok sokfélesége lehetővé teszi, hogy számos ipari és hétköznapi felhasználási területen alkalmazzák őket. A legáltalánosabban elterjedt lánc a szemeslánc, amely kör keresztmetszetű huzalból, lóversenypálya alakra hajlítva és végeikkel összehegesztve készül automata gépeken, nagy tömegben. A szemesláncot általában ott használják, ahol nincs kitéve fárasztó igénybevételnek, például háztartásokban kerékpárok lopás elleni védelmére, zárakhoz, állatok kikötéséhez, vagy hajóknál a horgony rögzítésére. Ritkábban emelőgépeknél is alkalmazzák kötél helyett.
Szemesláncok és tulajdonságaik
A szemeslánc előnye, hogy olcsó, szemei minden irányban hajlanak, és nem igényel különösebb karbantartást, különösen, ha korrózióálló anyagból készül. Hátránya emelőgépeknél, hogy a láncszemek kis érintkező felületük miatt gyorsabban kopnak, a lánc önsúlya nagy, nyúlik, lökésszerű terhelésre érzékeny, és a megengedhető sebesség kicsi, 0,6-1,0 m/s. Teherláncként többsoros kivitelben is készülnek, ezeket nevezik gall-láncnak. Hajtóláncként alárendelt helyen, 0,6 m/s láncsebességig, nem állandó üzemben használják.
Hajtóláncok

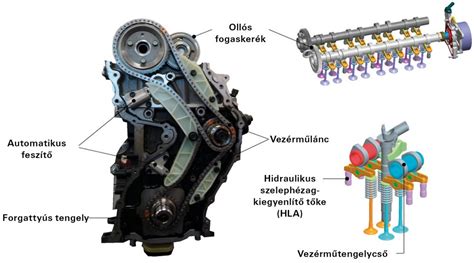

A hajtóláncokat lánchajtásokban használják kinematikai hajtásoknál vagy teljesítmény átvitelre. Hajtógépekről (motorokról) munkagépekre viszik át a forgó mozgást. Jelenleg ez a legelterjedtebb típus, különböző változatait kerékpár és motorkerékpár hajtására, vezérmű hajtására építik be. A használható legnagyobb láncsebesség 8-10 m/s. Hajlított hevederű változata nagy sebességre és dinamikus terhelésre alkalmas. A fogas hajtóláncok fogaskerékfog alakú hevederekkel készülnek, ahol az erőátadás a fogakon és nem a láncsuklókon történik.

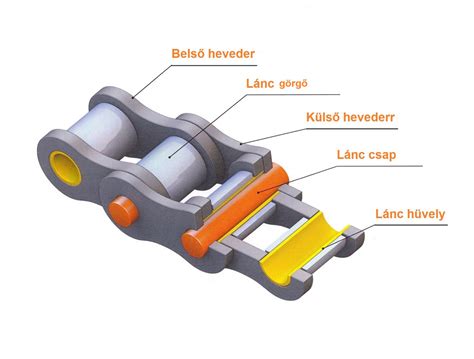

Görgős láncok
Nagyobb erőátvitel és láncsebesség esetén (15 m/s-ig) görgős láncok használatosak, amelyek szerkezete hasonló a hüvelyes láncokéhoz. Kilazulás ellen a csapszegeket és a hüvelyeket a lánchevederekbe való szoros illesztésük biztosítja. A hüvelyek belső hevederek által közrefogott részeire, amelyek a lánckerék fogaival érintkeznek, egy-egy laza illesztésű görgőt húznak fel, így a lánc a fogakon nem súrlódik, hanem gördül. A görgős láncok kétféle minőségben készülnek: a) a közönséges lánchajtások számára kisebb szilárdságú ötvözetlen, b) a nagyobb sebességű és teljesítményű hajtások számára, pedig nagy szilárdságú ötvözött acélból.
Fogasláncok
Nagysebességű hajtásokhoz alkalmazott típus, melynek hevederei belül fogazattal vannak ellátva. Az egymás mellé helyezett hevedereket csapok kötik össze. A lánckerék fogazata olyan szögben van kialakítva, hogy a lánc fogazata a fogak teljes oldalfelületén egyszerre feküdhet fel, s ez csendesebb kapcsolódást biztosít. Ezért ezeket a láncokat zajtalan láncoknak is nevezik. A hevedereket összekötő csapok kiképzése szerinti lánctípusok: csapos fogaslánc, betéthüvelyes fogaslánc és mérlegcsuklós fogaslánc. A leggazdaságosabb láncsebesség 6-7,5 m/sec.
Egyéb lánctípusok
- Ewart-lánc: temperöntvényű tagokból áll, főleg mezőgazdasági gépeken alkalmazzák.
- Vonólánc: kötött pályán vagy vezetékben mozgó teher vontatására használják.
- Lánchíd: A 19. században épült függőhidak többsége lánchíd volt. A tartólánc itt is a hevederes lánc egy speciális fajtája.
Teherláncok és emelőeszközök
A teherfelvevő eszközök, mint például az emelő láncok, emelő kötelek és emelő hevederek, kulcsfontosságú szerepet játszanak az emeléstechnikában. Ezek az eszközök kötik össze az emelőgépet (például darut, targoncát, emelőasztalt) a felemelendő teherrel, biztosítva a teher biztonságos rögzítését és mozgatását.

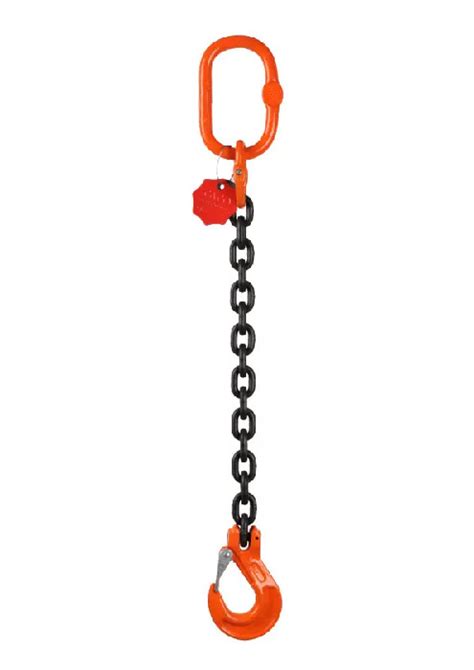

Emelő láncok
Az emelő láncok nagy teherbírású, acélból készült láncszemekből állnak. Különböző minőségi osztályokban (például 8-as, 10-es osztály) készülnek, amelyek a lánc szakítószilárdságát jelölik. Az emelő láncok előnye a nagy teherbírás, a tartósság és a kopásállóság. Hátrányuk a viszonylag nagy önsúly és a merevség. Rövidszemű teherlánc alkalmas lánc függesztékek gyártásához.
A nagyszilárdságú emelőlánc mechanikai tulajdonságai alkalmassá teszik a teherfelvevő eszközök használata közben fellépő dinamikus erőhatások felfogására (szakadási nyúlási együttható 20%!).
Melyek a láncok különböző minőségei? | Ismerje meg a különböző láncminőségeket
G80 teherlánc
A G80 teherlánc nagyszilárdságú lánc függesztékek gyártásához készül. Az anyag ötvözet, valamint a speciális hőkezelés révén a szakítóereje, kopásállósága és a dinamikus behatásokkal szembeni ellenállóképessége alkalmassá teszi ezen feladatok kiváló elvégzésére. A lánc G80 méterenkénti jelöléssel van ellátva.
Tulajdonságai
- Megengedett terhelés (WLL): az az erőhatás, amelynek kitéve biztonsággal használható. Az átlagos feszültség ennél a terhelésnél 200n/mm2 (MPA), 4:1 biztonsági tényező mellett.
- Gyártói ellenőrző terhelés (MPF): az az erő, mellyel a gyártó ellenőrzi a láncot. Az átlagos feszültség ennél a terhelésnél 500n/mm2 (MPA), amely a megengedett terhelés 2.5-szerese.
- Minimális szakítóerő (MBL): az az erő, amelyet a láncnak el kell viselnie mielőtt elszakadna. Az átlagos feszültség ennél a terhelésnél 800n/mm2 (MPA).
A következő táblázat a G80 teherláncok méreteit és terhelhetőségét mutatja:
| Lánc ∅ (MM) | WLL (TKN) | MBL (KN) | Súly (KG/M) | A (MM) | B (MM) | C (MM) |
|---|---|---|---|---|---|---|
| 6 | 1.12 | 45.20 | 0.81 | 18 | 6 | 8 |
| 8 | 2.00 | 80.40 | 1.40 | 24 | 8 | 11 |
| 10 | 3.15 | 126.00 | 2.20 | 30 | 10 | 14 |
| 13 | 5.30 | 212.00 | 3.80 | 39 | 13 | 18 |
| 16 | 8.00 | 322.00 | 5.70 | 48 | 16 | 22 |
Emelő kötelek
Az emelő kötelek készülhetnek természetes szálakból (például kender, szizál), szintetikus szálakból (például poliészter, poliamid, polipropilén) vagy acélsodronyból. Az acélsodrony kötelek a legelterjedtebbek az emeléstechnikában, nagy teherbírásuk, rugalmasságuk és tartósságuk miatt. Az emelő kötelek előnye a láncokhoz képest a kisebb önsúly és a nagyobb rugalmasság. A kötelek fonalak, illetve fémhuzalok összesodrásával, esetleg fonatolásával készülő erős, vastag termékek. A köteleket nagy húzóerő felvételére készítik és alapvetően mozgatásra vagy nagy erők folyamatos statikus kifejtésére használják.
Emelő hevederek
Az emelő hevederek (vagy emelő pántok) lapos, szőtt szalagok, amelyek általában szintetikus szálakból (például poliészter, poliamid) készülnek. Az emelő hevederek előnye a könnyű súly, a rugalmasság, a kíméletes teherfelfekvés (nem karcolja a terhet) és a könnyű kezelhetőség. Hátrányuk, hogy kevésbé ellenállók a vágásnak, éles peremeknek és a magas hőmérsékletnek. A poliészterszálas hevederek kíméletes kötözőeszközök, mivel nem sértik az emelendő árut. Könnyen kezelhetők, kicsi az önsúlyuk, a belőlük készült függeszték ágai pedig a nagyobb nyúlás miatt egyenletesen terhelődnek. Nagy igénybevétel esetén javasolt a füleknél az E jelű fémszem használata. A felhasználást segíti, hogy szín alapján felismerhető a hevederek 1 tonnától 20 tonnáig terjedő teherbírása.
Teherláncok karbantartása és biztonságos használata
Legalább 6 havonta illetékes, érvényes jogosultsággal rendelkező személynek teljes vizsgálatot kell tartania. A karbantartás során rendszeresen meg kell tisztítani a függesztéket az esetlegesen rátapadt szennyeződésektől olyan módszerrel, amely a függeszték anyagát nem károsítja.
Kötözési módok
A nagyszilárdságú teherláncos függesztéket az emelőberendezés horgára vagy közvetlenül lehet ráakasztani, vagy megfelelő méretű és teherbírású közbenső szerelvények segítségével. A teherhez csatlakozás is hasonló módon történhet.
- Horgos csatlakoztatás: A beakasztási pont úgy helyezkedjen el, hogy a horogöbölben legyen, ne a horog csúcsán.
- Hurkolt kötözés („alácsapó”): A teherláncos függeszték nem a teher kialakított függesztési pontjához csatlakozik, hanem át van alatta fűzve.
- Szorító kötözés: A függesztékággal vagy ágakkal az emelendő terhet körbeveszik úgy, hogy az vissza van hurkolva az emelőágra, vagy a kötélvég szerelvény van visszaakasztva rá. A terhelhetőség ebben az esetben a névleges terhelhetőséghez képest 20%-kal csökken.
Ennél a kötözési módnál különös figyelmet kell fordítani arra, hogy a teher éles vagy annak tekinthető sarkai károsíthatják a függesztéket (vagy akár a teher is sérülhet), ezért szükség szerint gondoskodni kell a megfelelő élvédelemről.
Terhelési szimmetria
Többágú függesztés esetén akkor beszélhetünk a terhelési szimmetriáról, ha a függesztékágak terhelése azonos mértékű. A függesztékek táblázati névleges terhelhetősége szimmetrikus vagy közel szimmetrikus terhelést figyelembe véve vannak meghatározva. A terhelés aszimmetrikusnak nevezhető, ha a felsorolt feltételek nem biztosítottak. A terhelési aszimmetriából adódó eltérő függesztékág terhelések illetve a teherre átadódó terhelések nagyságát célszerűen illetékes és/vagy szakértő személlyel kell meghatároztatni.
Biztonsági előírások
- Egy horogba csak annyi kötélhurkot, gyűjtőkarikát, emelőszemet, stb. helyezzünk, amennyit a horog kialakítása lehetővé tesz.
- A kezeket és más testrészeket távol kell tartani a függesztéktől azért, hogy elkerülhető legyen a laza függeszték megfeszüléséből előadódható sérülés.
- Ha emelésre kész, a terhet a laza kötél megfeszüléséig kell emelni.
- Kissé megemelve a terhet, ellenőrizni kell, hogy biztonságosan helyezkedik-e el és felveszi-e a kívánt pozíciót.
