A trapézlemezek széles körben alkalmazott építőanyagok, melyek tartósságuk, kedvező áruk és egyszerű szerelhetőségük miatt váltak népszerűvé. Fontos azonban, hogy a lemezek alkalmazása és rögzítési módja megfeleljen az érvényes szabványoknak és építési-műszaki előírásoknak, különös tekintettel a terhelési információkra.
Összeállításunkban részletesen bemutatjuk a trapézlemezek függesztésével és terhelhetőségével kapcsolatos legfontosabb tudnivalókat, a szállítási és tárolási szempontoktól kezdve a különböző profilok kiválasztásán át a speciális alkalmazási területekig.
Szállítás és Tárolás
Már a szállítás során is számos szabályt kell betartani, hogy a trapézlemezek ne sérüljenek. Fontos a nyitott rakterű gépkocsi használata, melynek hossza illeszkedik a megrendelt lemezhosszhoz. Az elemeket biztosítani kell az elmozdulás és a nedvesedés ellen. A kirakodást speciális eszközökkel vagy megfelelő számú emberrel kell végezni: hosszabb lemezek esetén akár oldalanként 3-3 emberre is szükség lehet.

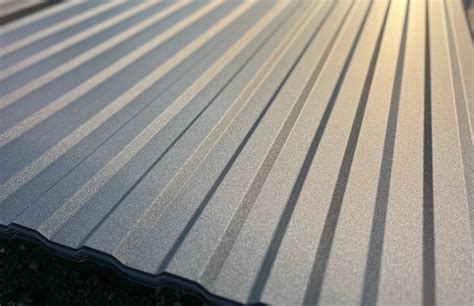

Ha a lemez megsérült, azonnal vonjuk be javítófestékkel! A trapézlemezeket száraz és szellős helyiségekben kell tárolni, körülbelül 20 cm magas alátéteken. A bevonatos lemezeket nem szabad a gyártás dátumától számított három hétnél hosszabb ideig a gyári csomagolásban tárolni; ha ez az időtartam letelt, ki kell bontani és a lemeztáblák közé távtartó betéteket kell helyezni, hogy a levegő szabadon áramolhasson. Ilyen módon a tárolási idő 6 hónapra emelkedik.

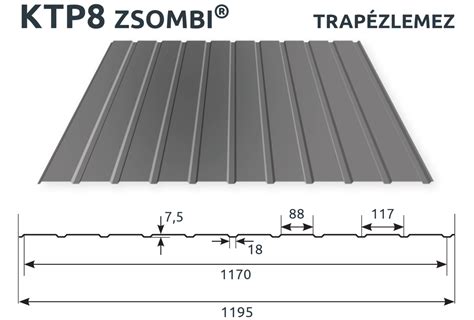

Trapézlemez profilok és terhelhetőség
Amikor trapézlemez tető kialakításán gondolkodunk, az egyik legfontosabb döntés, hogy mekkora is legyen a trapézlemez profilja. A trapézlemezek típusait általában a T betű és egy szám jelzi. A T betű a trapézprofilra utal, míg a mellette szereplő szám a profil magasságát milliméterben fejezi ki.
T10 trapézlemez
A T10-es esetén 10 mm a bordamagasság. Ez a típus anyagában vékonyabb, ezért azonos felületre vetítve könnyebb. Pénztárcabarát megoldás, és kisebb léptékű munkákhoz, mint például garázs, kerti tároló vagy melléképület fedése, megfelelő választás.
Kisebb hó- és szélterhelés esetén elegendő lehet a T10-es lemez.
T18 trapézlemez
A T18-as esetén 18 mm a bordamagasság. Ez a típus anyagában vastagabb és ezért nehezebb is, de egyik legnagyobb előnye a fokozott teherbírás. Sokkal jobban ellenáll a hó- és szélterhelésnek, ezért lakóépületeknél vagy nagyobb csarnokoknál gyakran erre esik a választás.
T8 és T20 trapézlemezek
- T8 trapézlemez: Kisebb merevségű, elsősorban oldalfalakhoz ajánlott.
- T20 trapézlemez: Nagyobb merevséget biztosít, mint a T8, kiválóan alkalmas tetőfedési feladatokra. Magasabb profilmagasságának köszönhetően jobban ellenáll az időjárási hatásoknak, például az erősebb szélnek és a csapadék terhelésének.
T35 és magasabb profilú trapézlemezek
A T35 és a még magasabb profilmagasságú trapézlemezeket elsősorban ipari környezetben alkalmazzák. Ipari csarnokok, raktárépületek, nagyobb létesítmények építésénél a merevség és a terhelhetőség kiemelten fontos, ezért itt a T35 jelenti az egyik legjobb megoldást. Az ipari létesítményeknél alapkövetelmény, hogy a tetőszerkezet bírja a nagy hóterhelést, az erős szelet, valamint az esetenkénti emberi terhelést is, például amikor a karbantartó személyzet a tetőre lép.

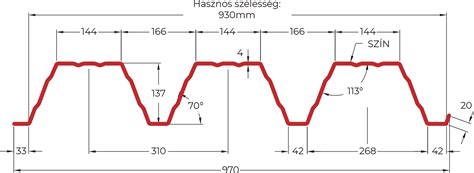

Szerkezeti trapézlemezek
A szerkezeti trapézlemezek egy külön csoportot alkotnak a trapézlemezeken belül. Alkalmazásuk jelentősen leegyszerűsíti a tetők, fedések és födémek szerkezeti megoldásait, lerövidíti az építési időt és csökkenti a költségeket. Az ilyen lemezeket elsősorban rendszermegoldásokban használják.
A teherhordó trapézlemezeket úgy tervezték, hogy trapéz alakú bordáikkal jelentős terhelést viseljenek el. Egyedi trapézprofiljuk szerkezeti szilárdságot biztosít, így a stabilitás veszélyeztetése nélkül képesek nagy terheket is elviselni. A kiváló minőségű horganyzott acélból vagy alumíniumból gyártott teherhordó trapézlemezeket úgy tervezték, hogy kiállják az idő próbáját. Nagy szilárdságuk ellenére a teherhordó trapézlemezek viszonylag könnyűek más tetőfedő anyagokhoz, például a betoncseréphez képest. Ez a könnyű súly kisebb terhelést jelent az épület szerkezeti vázára.
A síklemezektől vagy a hullámos profiloktól eltérően a trapézlemezek jellegzetes trapéz alakú bordamintázattal rendelkeznek. Ez a kialakítás segít a terhelések egyenletesebb eloszlásában a lapon, csökkentve a nyomás alatti deformáció kockázatát. A trapézlemezek jellemzően horganyzott acélból, alumíniumból vagy bevonatos acélból készülnek.
Alakuló frakcióülés – sajtótájékoztató
Trapézlemez rögzítés és függesztés

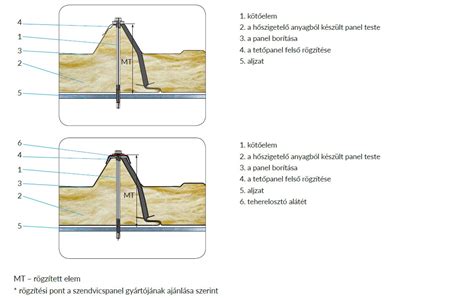

A trapézlemezeket kötőelemekkel (leggyakrabban önmetsző csavarokkal) rögzítjük. A rögzítések számát a műszaki tervben kell előírni. Fontos, hogy a szerelés iránya mindig ellentétes legyen az adott környéken uralkodó széliránnyal.
A trapézlemezeket az átfedéseken minden „hullámfenéken” rögzíteni kell, az átfedés hosszának 2/5-3/5 részénél. Ezt a technikát kell alkalmazni az eresz és a tetőgerinc melletti léceken is. A trapézlemezeket úgy kell a tetősíkon elhelyezni, hogy az ereszvonallal derékszöget alkossanak. Az ereszvonal mindig bázisul szolgál a következő lemeztábla fektetésénél.
Az első felhelyezett lemeznél aranyszabály, hogy az élének mindig párhuzamosnak kell lennie az ereszcsatornával. A második trapézlemezt ehhez az elsőhöz illesztjük majd hozzá, méghozzá úgy, hogy átfedjék egymást hosszanti élüknél, alul pedig egyenes, törésmentes vonalat adjanak. A lemezeket menetvágó csavarokkal rögzítjük a tetőszerkezethez - és így tovább a többi lemez esetében is. Ha ferde vágásokat kell végeznünk, azt csakis akkor tegyük, ha a lemezt már teljes egészében rögzítettük. Amennyiben keresztcsatlakozásokkal kell a tetőfelületet befednünk, támasszuk alá tetőlécekkel a fedési vonalat, a lemezeket pedig úgy rögzítsük, hogy legalább 10 cm legyen közöttük az átfedés.
Függesztési teher információk
A NÁ 50-nél kisebb csöveket, vagy ezzel egyenértékű terhelést jelentő más berendezéseket a trapézfüggesztővel közvetlenül a trapézlemezes tetőhöz lehet rögzíteni. Nagyobb terheléseket egyenletesen meg kell osztani több trapézfüggesztő között, például egy traverz segítségével, úgy, hogy az egy függesztőre jutó terhelés ne legyen nagyobb mint egy NÁ 50-es csőrögzítésekor. Ilyenkor a tapasztalat szerint nem szabad több csövet egy traverzhez rögzíteni.
Az RM 8 és RM 10 típusoknál a magasságot a forgatható recézett anyával utólag be lehet állítani. Az MS típus DIN 4109 szerinti hangszigetelő elemmel van ellátva. A trapézlemez lyukasztásához LOT 3 lyukasztófogót, a rögzítéshez M8 x 100 keresztcsapszeget ajánlunk. Sprinkler berendezéseknél nem szabad használni acélszegecset vagy lemezcsavart. A trapézlemez terhelhetőségét figyelembe kell venni.
Engedélyek: Typ M8 (125693) und M10 (125806) für Sprinkleranlagen nach VdS-Richtlinien, VdS: G4820032 und Typ M10 für Sprinkleranlagen nach FM ≤ 3".

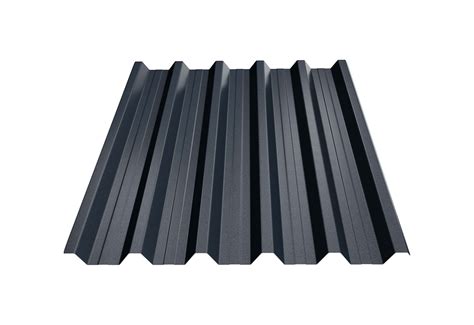

Kiegészítő termékek és beépítésük
Bádogszegélyek szerelése
A bádogszegélyek alapvetően két funkciót látnak el: biztosítják a fedés tömítettségét a tetősík szélein és azokon a helyeken, ahol a tetősík megtörik, valamint biztosítják a tető és a homlokzat esztétikus kinézetét azáltal, hogy elfedik az előző építési munkák hibáit. Tilos bármiféle rézből készült bádogozás alkalmazása a horganyzott vagy lakkozott lemezzel fedett tetőknél vagy homlokzatoknál!
Ereszcsatorna
Az ereszcsatorna feletti lemez legfőbb feladata, hogy levezesse a csapadékvizet a csatornába és elrejtse az alátámasztást. Ha ezt a lemezt felszereltük, meg lehet kezdeni a tetőhéj rögzítését. Az ereszcsatorna alatti lemez dekoratív feladatot lát el: elrejti a függőleges ereszdeszkát, amely a csatorna rögzítésének alapjául szolgál. Ezt a csatorna felszerelése előtt kell rögzíteni.
Tető- és oromszegélyek
A tető- és oromszegélyek a tetők oldalsó széleit takarják. Ha a deszkázott tető oldalszéle nem szarufával végződik, általában elegendő a felső oromszegélyt felszerelni, mert ez képes a tetőszélet egész magasságában eltakarni.
Kéményszegélyek
Szegély készítésekor a fólia helyes felszerelésének különös jelentősége van, mert a hibás fóliaszerelés a leggyakoribb oka a tetőfedés tömítetlenségének.
Vápacsatornák
Két tetősík érintkezési helyén alakulnak ki az ún. összefolyó vápák, melyek feladata az esővíz elvezetése. A vápacsatornát a trapézlemez táblák felhelyezése előtt kell felszerelni.
Hófogók
Hófogókat a csapadék mennyiségétől, az időjárási változásoktól és a tető kialakításától függően lehet beépíteni egy vagy több sorban, az eresztől kb. egy méter távolságban, a szarufák alátámasztásának a magasságában.
Tetőgerincek
A tetőgerinc-borítások a tető gerincét és azokat a tetőéleket védik, ahol két tetősík találkozik domborúszög alatt. Felszerelését úgy kell megoldani, hogy a tetőhéj és a hőszigetelés szabadon lélegezhessen egy vagy két átszellőzött rétegen keresztül.
Szegélyek
A fal- és tűzfalszegélyeket, egyhajlású tetők szegélyeit és egyéb szegélyeket leggyakrabban az építkezésen készítik el. A tetőszéleket lezáró összes szegély a tetőnek azon a részén helyezkedik el, ahol a szél szívóhatásától származó legnagyobb terhelések fellépnek, ezért azokat nagyon gondosan kell rögzíteni, kb. 30 cm-es távolságokban.
Trapézlemez alkalmazása homlokzati burkolatokhoz és állattartó épületekhez
Homlokzati burkolatok trapézlemezekből
A trapézlemez homlokzati burkolatok leggyakrabban az acélszerkezetes csarnoképítészetben fordulnak elő, mind a hideg-, mind a melegfalas megoldásokban. Rögzítésük leggyakrabban fali kötőgerendákhoz vagy kazettákhoz történik.
Állattartó épületek burkolatai
Az állattartó épületekben különösen agresszív környezettel kell számolni. Az állati ürülékből kiváló gázok (pl. metán, kénhidrogén, ammónia) a vízpárával együtt erősen korrozív hatású oldatokat alkot, ezért alapvető fontosságú a szellőztető rendszer megfelelő megoldása. A könnyűszerkezetes épületek egyik elsőszámú alapanyaga a trapézlemez.
