Teherhordó falak: Alapvető információk az épület stabilitásához

A teherhordó fal egy függőleges felület, amely felveszi a terhelést, amelyet az épület teljes magasságában és teljes területén elhelyezkedő elemek - belső válaszfalak, padlólapok, lépcsők és leszállók - fejt ki. Ez a szerkezet átviszi a szerkezet súlyát az alapítványra, amely elosztja a talaj mentén. Az építőiparban különféle tulajdonságú anyagokat használnak, amelyek alapján kiszámítják a csapágyfalak vastagságát. A teherhordó fal az alapra támaszkodik, és átveszi a tető súlyának egy részét is. Az épületszerkezetek terheit hordó falszerkezet. Minden olyan épületszerkezet, amely az adott épület terheit hordja, azaz saját súlyán kívül elviseli a rá támaszkodó, egyéb épületszerkezetek okozta terhelést, az időjárásból adódó terheket, valamint az épületben elhelyezett berendezések, bútorok, s az épületben tartózkodók által okozott terheket.

A teherhordó falak fontossága és meghatározása

Meg kell határozni a teherhordó falat, amikor a válaszfal elhelyezését, lebontását vagy átmenő lyuk készítését tervezik a falban, amelynek mérete meghaladja az 5 cm-t. Mindezek a műveletek átépítésnek minősülnek, összehangolást és műszaki számításokat igényelnek, mivel a teherhordó falak a teljes szerkezet támasztékát képezik, és egy bizonyos terhelésre vannak kialakítva. A szerkezet megsértése a támogatás gyengüléséhez és megsemmisülésének valószínűségéhez vezet. Nem szabad megfeledkezni arról, hogy más mérnöki szerkezetek, például kerek, négyzet alakú és téglalap alakú keresztmetszetű oszlopok is elvégezhetik a csapágy funkciót. Lehetetlen önkényesen megsérteni integritásukat.

A függőleges teherhordó szerkezeteket három nagy csoportba sorolhatjuk. Az épület erőtani szempontból legfontosabb tartószerkezeti elemei a főfalak, az oszlopok és a pillérek. Ezek a szerkezetek a rendeltetés szempontjából is meghatározói az épületnek, mivel többnyire külső és belső tereket határolnak el. A lakóépületek teherhordó falazataival szemben támasztott állékonysági követelmények: Milyen a jó falazat? Az állékonysági követelmények teljesítése alatt azt értjük, hogy a fal rendelkezik azzal a teherbírással, és tűzállósággal, amely hosszú távon, azaz legalább 100 évig képessé teszi az épület saját terheinek és hasznos terheinek a viselésére, és azok átadására a teherhordó altalajra. A falszerkezetek teherviselő képességét úgy tervezzük meg, hogy megfelelő biztonsági tényezőkkel számolunk, például arra az esetre, ha az épület tulajdonosai egyszer majd emeletráépítés mellett döntenek. Az állékonyság fontos feltétele, hogy a falszerkezet tűzálló legyen.

Strukturális falmeghatározási módszerek

Bizonyos anyagokra megállapított szabványok felhasználásával meghatározható, hogy a szerkezeti elem tartóelem:

• Téglaházakban: Bármely 38 cm-nél vastagabb fal, annak helyétől függetlenül, ebbe a kategóriába tartozik. Ezek minden esetben külső felületek.
• Panel házakban: Az összes külső lap és panel, amely elválasztja a lakásokat, szerepel a támogatók listáján. Az épületváz szilárdságának biztosítása érdekében a falán teherhordó falakat is emelnek. Az ilyen szerkezetek vastagsága 14-37 cm.
• Monolit házakban: Az ilyen típusú épületeket folyamatos öntési módszerrel állítják fel. A technológia feltételezi a csúszó zsaluzat használatát, amelynek falai közötti távolság 20-30 cm, így a monolit tárgyaknak csak önhordó falai vannak. Ez tartósság szempontjából jó, de a lakás elrendezésében gyakorlatilag nincs lehetőség semmit megváltoztatni.
• Porózus tömbökből készült épületekben: A ház pórusbeton tömbjeinek falvastagsága legalább 40 cm, és ezt a mutatót a belső válaszfalakra is vesszük. Mivel az anyag szilárdsága alacsony, a szénsavas betonfalak vastagságát maximalizálni kell.

Az építési szabályok szerint minden olyan fal, amely az épület alapjain nyugszik, teherbírónak tekintendő. Ezt az a tény indokolja, hogy a padlólemezeknél, amelyekből mindegyik emeleten több van elhelyezve, zárt téglalap alakú kontúr alakú támaszra van szükség.

Falmeghatározási módszerek

1. A műszaki dokumentációból: Ide tartozik a lakás útlevele, a ház szerkezeti terve és a projekt, amelyre épült. A szükséges iratokat megtalálhatja a városi végrehajtó bizottság főépítési osztályán, a műszaki leltárirodában, az irányító szervezetnél vagy a tervezőintézetben. Ha lehetséges, érdemes másolatokat készíteni, amelyek a jövőben hasznosak lesznek.
2. Ultrahangos diagnosztika segítségével: A szkenner megmutatja az anyag vastagságát és szerkezetét. A vizsgálat eredményei alapján meg lehet állapítani, hogy vannak-e hibák a falban és a vasalás helye. Nem célszerű szkennert vásárolni egyszeri promócióhoz, jobb bérelni vagy meghívni a készülék használatában jártas szakembert.
3. Vizuálisan: Az egyes projektek alapján épített házak úgy készülnek, hogy a belső és az oldalfalak láthatóak legyenek. A homlokzat azonos vastagságú lesz. A közbenső támaszok szélességét mérőszalaggal mérheti meg, kivonva a velük szomszédos falak méretét vagy a szellőzőnyílásokon keresztül.
4. Fúrási módszer: Ez a döntés akkor születik, amikor lehetetlen más módszereket alkalmazni. A munkához erőteljes kalapácsfúrót és 10-16 mm átmérőjű fúrót használnak. A vasbetonba és a téglába lyukat kell készíteni "fúrási ütés" módban, habbeton és fa esetében pedig "fúrás" módban. Ezután a lyuk javítható habarccsal, habbal vagy maszttal. Egy másik lehetőség, hogy szellőzőként használják. Csak szúnyoghálóval kell bezárnia a lyukat, vagy egy kis szellőzőrácsot kell a tetejére tenni.

A tartószerkezetek vastagságának meghatározásakor csak az anyagnak azt a részét kell figyelembe vennie, amely részt vesz a terhelés elfogadásában és elosztásában. A mérési eredményekből kivonják a szigetelés, a vízszigetelés, a gitt, a tapéta és az egyéb típusú belső és külső dekoráció vastagságát. Célszerű a tervek több változatát elkészíteni, mivel az egyetlenet a szakemberek elutasíthatják.

A teherhordó falakra vonatkozó követelmények és anyagtípusok

A teherhordó falak vastagságát számos olyan tényező figyelembevételével számolják, amelyek befolyásolják az épület megbízhatóságát és a benne élés kényelmét. A legfontosabb erőtani követelmények a szilárdság, a teherbírás és az állékonyság. Hasonló súlyúak a külső falak hőtechnikai követelményei, a hőszigetelés, hőtárolás és hőmozgás-mentesség. A zajokkal, rezgésekkel szemben megfelelő hanggátló tulajdonságot várunk el a falaktól. Nyújtsanak kellő védelmet a nedvesség-, a szél- és a tűzhatások ellen. A szerkezetek építésénél általában elvárjuk a könnyű alakíthatóságot, a kis sűrűséget és a jó vakolattartó képességet.

A falakra vonatkozó követelmények

• Erő: Az anyagnak meg kell őriznie szerkezetét és méretét, ha függőleges és vízszintes terhelésnek van kitéve. Repedés és deformáció nem megengedett.
• Tartósság: A lakóépület élettartama 50-150 év, az alkalmazott technológiától és az éghajlati zónától függően. A tartószerkezet mellett a szerkezetek védő funkciót is ellátnak - megvédik a ház lakóit a rosszakaratúak lakásba való behatolásától. Ezenkívül a szerkezetnek elég erősnek kell lennie ahhoz, hogy ellenálljon egy járművel vagy más tárgynak ütközésnek.
• Feszültség és vízállóság: Az ilyen tulajdonságok biztosításához alacsony higroszkópos vagy teljes hiányú anyagot választanak. A habbeton esetében speciális homlokzati vakolatokat használnak, amelyek víztaszító hatásúak.
• Nem gyúlékony: A felületeknek meg kell akadályozniuk a tűz terjedését, miközben minden teljesítményüket meg kell őrizniük annak hatása alatt.
• Hangszigetelés: A külső szerkezetek az utcára néznek, ahol az elhaladó járművek, az egymással kommunikáló emberek, a munkaeszközök és a berendezések állandó zajokat hallanak. Az ablakokkal kapcsolatos problémát dupla üvegezésű, inert gázzal töltött ablakok telepítésével oldják meg.
• Hőszigetelés: A külső szerkezeteknek meg kell védeniük a ház lakóit a téli hidegtől és a nyári melegtől.

Anyagtípusok és falvastagság szabványok

A GOST leírja azokat a paramétereket, amelyek alkalmazhatók az adott anyagra, amelyből az épületet felépítik. A következő mutatókat veszik figyelembe:

• erő;
• a függőleges és vízszintes nyomással szembeni ellenállás;
• hővezető képesség (az éghajlati viszonyokat figyelembe vesszük);
• a külső és belső befejezés szükségessége.

A jelenlegi szabályokkal összhangban a következő szabványokat állapítják meg az anyag típusától függően:

Téglák teherhordó falakhoz

Kiemelkedő tulajdonságokkal bír a 38 cm vastag Porotherm 38 X-therm tégla. Energetikai besorolása kiváló, az X-therm téglákkal a 2022-től életbe lépő, szigorúbb energetikai szabályok is teljesíthetők. Élettartama több, mint 100 év. Érdemes megemlíteni a Porotherm 50 Thermo Rapid Dryfix téglát, ami messze kiemelkedő hőszigetelő képességű építőanyag. 50 cm vastagságú homlokzati falazat építésére alkalmas, nem igényel kiegészítő hőszigetelést. A tégla belsejében ásványgyapot hőszigetelő található, aminek optimális épületfizikai tulajdonságai vannak. A Thermo Rapid Dryfix tégla síkra csiszolt falazóelem, a milliméter pontos téglák közötti kötést a Rapid Dryfix ragasztóhab biztosítja.

A lakóépületek építése során meg kell tervezni és ki kell választani a legalkalmasabb teherhordó falazatokat és falazó elemeket. A falazatoknak teljesíteniük kell az állékonysági követelményeket és ugyancsak teljesíteniük kell az egyéb épületszerkezeti követelményeket. Ezen felül az ár-érték arányt is figyelembe kell vennünk a kiválasztásnál. A téglát, mint falazóanyagot ebből a szempontból kiváló tulajdonságokkal rendelkezik. Hőszigetelő tulajdonságait sem érdemes lebecsülni - bár valamelyest elmaradhat a kifejezetten porózus anyagokétól.

A mai korszerű falazóelemek között, mint a kerámia tégla és a pórusbeton, olyan komponenseket találunk, amelyek megfelelnek a jelenleg elvárt hőszigetelő képességnek. Ezt az adottságot jelölik a gyártók az úgynevezett U értékkel, vagyis a hőátbocsátási tényezővel. Minél kisebb az U-szám, annál jobb hőszigetelő képességgel rendelkezik a falazat. Az érvényben lévő szabvány szerint az U értéknek például homlokzati fal esetén 0,24, fűtött és fűtetlen terek közötti fal esetében 0,26, fűtött tereket határoló szerkezet esetében 0,17 (W/m2K) lehet a határértéke. A választásban tehát az segíthet, ha összehasonlítjuk az egyes termékeken feltüntetett U-értéket.

Ma már szinte mindegy, hogy Ytong vagy a kerámia téglát választunk a falazáshoz, mivel még egy tulajdonságban egyezik a két építőelem: minden hőszigetelő technika alkalmazható a beépítéskor. Ráadásul nem is kell minden esetben utólagos szigetelésről gondoskodnunk; ezt a hőszigetelő tulajdonságot a pórusbetonnál a 44 cm-es, a kerámia téglánál a 37,5 cm-es falvastagságnál érjük el.

Teherhordó falak átalakítása és a biztonság

A teherhordó falakra vonatkozó technológiai követelmények mellett vannak szabályok az átalakításukra is. Az egyik oldalt nem lehet teljesen eltávolítani. Ez jelentősen megnöveli a szerkezet többi részének terhelését, és a padlólemez megfelelő támasz nélkül marad. Ha még egy kis nyílást is végrehajtott, egy vagy több különösen erős támaszt kell elhelyeznie benne, a tetején egy jumperrel. Ezután sikeresen díszíthetők, hogy megfeleljenek a szoba belsejének. A fal bontásakor biztosítani kell a biztonságot, amíg egy új kitöltést nem szerelnek a födém alá. Ehhez a munka megkezdése előtt a mennyezetet megbízható ideiglenes támaszokkal több helyen megtámasztják. Az átépítés előtt konzultálnia kell szakemberekkel. Ez segít elkerülni a bosszantó hibákat és életvesztéseket.

Főfalak a pincében és az alaptestben

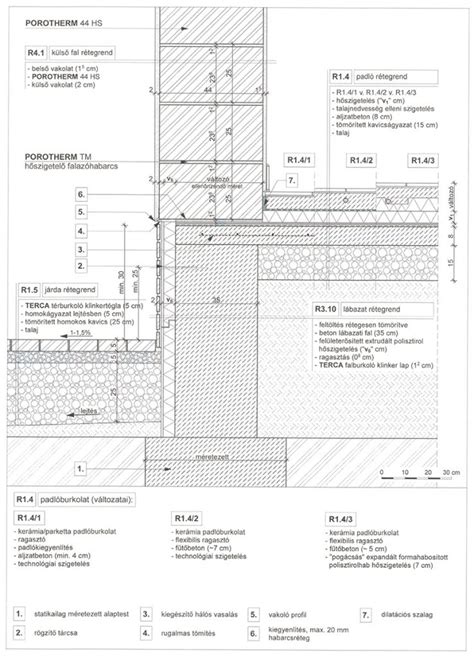

Az alaptestet általában monolit, azaz helyszínen készített, helyszínen öntött betonból készítjük. A tervező felelőssége, hogy a talaj teherbírás ismeretében tervezi-e, hogy az alaptestet vasbetétekkel erősítsük, tehát ő dönti el, hogy betonból vagy vasbetonból készüljön-e az alaptest. A pincei főfalak anyaga lehet égetett agyagtégla falazóelem, pórusbeton falazóelem, beton falazóelem. Az elterjedt gyakorlat szerint pincefalnak üreges beton falazóelemeket alkalmazunk, ezek a nevüket is az alkalmazhatóságukról kapták, úgy hívják őket a szakmában, hogy pinceblokk.

A pinceblokk falazatok építésekor figyelembe kell venni néhány szabályt, ezek egyszerűek és logikusak, betartásuk pedig kötelező. A falazóelemek üregesek. Az üregek az egymásra épített falazóelemekben függőlegesen helyezkednek el, kínálják a lehetőséget arra, hogy az üregekbe függőlegesen, egymástól 2 méter távolságra acélbetét párokat, azaz 8-as vagy 10-es vasakat betonozzunk be. Ezek a vasbetétek együtt dolgoznak majd a pincefal betonszerkezetével és abban segítenek, hogy a pincefal jól ellen tudjon állni az oldalról érkező földnyomásnak. Figyelemmel kell lenni arra, hogy a pinceblokk száraz, porózus felületű beton, az üreget kitöltő helyszíni betonból kiszívja a nedvességet, és könnyen lehet, hogy ezért részben vagy egészben nem jön létre egységes teherhordó szerkezet, hanem a kitöltő beton, mivel nem tud hozzákötni a pinceblokk üregéhez, nem vesz részt a teherviselésben, ami az épület későbbi korában építési hibákhoz vezethet. A pinceblokk beépítésénél minden elemet vízbe kell mártani a beépítés előtt. Ez biztosítja azt, hogy a kitöltő beton elfoglalja a számára kijelölt helyet és együtt dolgozzon a pinceblokk fal szerkezetével.

Főfalak a pincében és az alaptestben: Milyen szempontokat vegyünk figyelembe?
