A nyomásmérés az ipar számos területén, így a petrolkémiai, a vegyi- és élelmiszeriparban is elterjedt szabvány. A nyomásmérő eszközök sokfélesége lehetővé teszi, hogy minden termelési folyamathoz optimálisan adaptálhatók legyenek.
A nyomásmérés alapjai és követelményei
A nyomásmérés lehet közvetlen vagy közvetett. A villamos átalakítók általában a közvetett módra épülnek, és erőmérésre vezethetők vissza.
A nyomásméréssel szemben támasztott főbb követelmények:
- Lehetőleg mind állandó, mind váltakozó üzemmódokban lehessen mérni.
- A nyomásérzékelő mind pneumatikus, mind hidraulikus kapacitása kicsi legyen, ezáltal legkevésbé változtassa meg a mérendő nyomást.
- Lehetőség legyen folyamatos regisztrálásra.
A nyomásmérő tágulóterei lehetnek harangos, membrános, szifonos, vagy csőrugós kialakításúak. A mérőszenzor szerint megkülönböztetünk potenciométeres, nyúlásmérő bélyeges, induktív, kapacitív típusokat.
Carina üzemanyagnyomás ellenörzés
Nyomásmérő eszközök típusai
Potenciométeres nyomásmérők
A potenciométeres nyomásmérő átalakítók harangos, szifonos vagy csőrugós tágulótérrel kialakított eszközök. A nyomásváltozás hatására bekövetkező elmozdulást csúszóérintkezős jeladó alakítja villamos jellé, ellenállásváltozássá.
Nyúlásmérő bélyeges nyomásmérők
Nyúlásmérő bélyeg segítségével történő nyomásmérés esetén a membrános vagy csőrugós tágulóterek által kifejtett erő hatására megnyúló torziós mérőtestre ragasztott nyúlásmérő bélyegek ellenállását mérhetjük villamos úton, ami arányos a nyomás értékével.
Induktív és kapacitív átalakítós nyomásmérők
Az induktív nyomásmérés tágulótér segítségével az induktív elmozdulásmérésre vezethető vissza. A nyomást egy csőrugós tágulótérbe vezetjük, ami nyomásváltozás hatására elmozdul, ezáltal megváltoztatja egy vasmagos tekercs mágneses tulajdonságát, így annak induktivitása is változik, ami villamos úton mérhető jel lesz.
A kapacitív nyomás szenzor lényegében egy síkkondenzátor, ami fegyverzeteinek távolságát változtatja a nyomás hatására egy membrán segítségével, így annak kapacitása is változik, ami szintén villamos mérőhidakkal, illetve digitális kapacitásmérővel mérhető.
A csőrugós manométerek

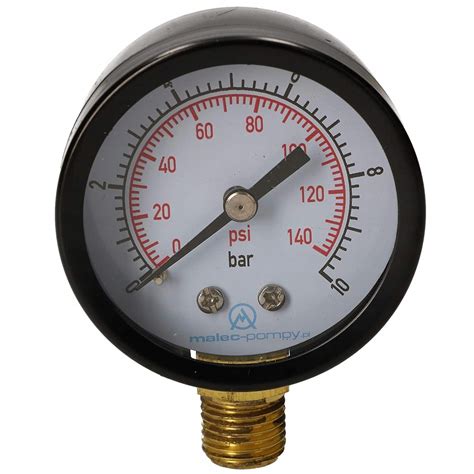

A laprugós, a csőrugós és a kapilláris nyomásmérők fontos szerepet játszanak főként a modern méréstechnológia terén. A csőrugós manométerek túlnyomás hatására az ív alakú csőrugó szabad vége elmozdul, és a mutató a nyomással arányos értéket kijelzi. A csőrugós manométereket pontossági osztályokba szokták sorolni.
Zárt rendszerekben a nyomás hatalmas kockázati tényező lehet, amelyet a lehetséges legnagyobb mértékben minimalizálni kell. A nyomáskapcsolók alkalmazása egyszerű és hatékony módja annak, hogy elkerüljük ezt a veszélyt. Amennyiben elértük az előzőleg beállított nyomásszintet, a nyomáskapcsoló kezdeményezhet egy beavatkozást. Ez lehet egy N/O vagy egy N/C kapcsolat, vagy egy áramkimeneti jel, amelyet egy nyomástávadó továbbít.
Nyomásmérők osztályozása és alkalmazása
Alapvetően a nyomásmérők különböző kategóriákra oszlanak. Valószínű a legfontosabb felosztási tényező a nyomásmérők nyomástartománya. A kisnyomású, magasnyomású és vákuum mérő műszerek széles körű alkalmazásra és mérési anyagokra alkalmasak.
A nyomás mérési módszere szintén fontos szerepet játszik. Megkülönböztetünk elektromos, mechanikus és mechatronikai nyomásmérőket. Minden szerkezet és anyag esetében különböző nyomásmérő eszköz használata szükséges, a különféle közegek, gázok, a légnyomás, a hidraulikus nyomás vagy nyomáskülönbség függvényében.
A megfelelő nyomáskülönbség átalakítóknak és nyomástáadóknak köszönhetően, a mért értékek a legváltozatosabb termelő és megfigyelő rendszerekhez továbbíthatók, miközben szabványosított kimeneti jelet használnak és így központilag ellenőrizhetők. Ráadásul a nyomásmérő berendezések, amelyeknek tisztán látható és tisztán leolvasható a mérőskálája, még mindig nagyon népszerűek, főként a közvetlen munkaterületeken.
A szabványosított kapcsolódási lehetőségeknek köszönhetően a nyomásmérők és a nyomáskülönbségen alapuló eszközök könnyen integrálhatók széleskörű termelési környezetekhez, és meggyőzőek a hosszú élettartamuk és magas kijelzési minőségük alapján. A különböző digitális és analóg kijelzőknek, valamint az összes nyomásmérő beállításának és tesztelésének köszönhetően a kijelzési és mérési hibák minimálisra csökkenthetők.
A nyomásmérés speciális esetei és szempontjai
A kézi nyomásmérők is széles körben elterjedtek, és az ipar sok ágában alkalmazzák azokat. A nyomásmérőknek optimálisan kell működniük és pontosan kell jelezniük a nyomást mbar-ban, főként bizonyos munkaterületek ellenőrzése és fenntartása során.
Technológiai átmenetek és membránok esetében a mobil nyomáskülönbség mérők alkalmazása, a nyomás figyelemmel kísérésére rendkívül elterjedt és sok területen szabványos. A Kobold mérőműszereket nem csak magas pontosságuk különbözteti meg, de mindenek fölött azok könnyű kezelhetősége és az, hogy minden releváns értéket tisztán kijeleznek.
A szervizmanométerek nagy vákuum ellenőrzésére alkalmatlanok. Az elemeket egy vékony fémmembrán választja el a közegektől, amelyeknek nyomását mérjük. Ilyen esetben a referencianyomás nulla és az érzékelő az abszolút nyomást méri, igen nagy pontossággal.
A mechanikus rendszerű műszerek is megfelelők, ha nincsenek rézből. Azonban az elektronikus jeladók használata nélkülözhetetlen. A legkedvezőbb, ha a kijelzett érték a végkitérésnek kb. 3/4-e lesz, mert ilyenkor legnagyobb a kijelzés pontossága. Fontos, hogy a nyomásmérő eszközzel összekötő csővezeték megfelelően gáztömör legyen. A nyomáslökéseket és a gyors nyomásváltozásokat csillapítani kell.
