A műszaki rajz egy alapvető eszköz a mérnöki és építészeti tervezésben, amely lehetővé teszi a komplex struktúrák és rendszerek pontos és egyértelmű ábrázolását. Ez a cikk a műszaki rajzolás alapvető elveit, a teherhordó szerkezetek ábrázolását, a szabványosítás fontosságát és a kiviteli tervek részleteit tárgyalja.
Műszaki rajz definíciója és csoportosítása
A műszaki rajz valamilyen információhordozón rögzített, egyezményes szabályoknak megfelelően, grafikusan ábrázolt műszaki információ, amely rendszerint méretarányos. A műhelyrajz a gyártási rajz dokumentuma, melynek fajtái az alkatrészrajz (egyetlen alkatrész elkészítéséhez szükséges adatokat tartalmazza) és az összeállítási rajz.
Összeállítási rajz fajtái:
- Részösszeállítási rajz: egy kisebb egység, például tengelykapcsoló.
- Csoport-összeállítási rajz: egy nagyobb egység, például erőátvitel.
- Teljes összeállítási rajz: egy egész konstrukció, például szerszámgép.
Az összeállítási rajzok fontos része a darabjegyzék, amely kiegészítő információként a feliratmezőhöz csatlakoztatott táblázat, azzal azonos szélességű. Oszlopai:
- Tételszám: minden alkatrész ezzel a számmal azonosítható a rajzon.
- Darabszám: ismeretében tudjuk, hogy az azonos alkatrészből mennyit használunk fel a szerelvényhez.
- Megnevezés: az alkatrész pontos megnevezése, különösen szabványos elem esetén fontos (pl. hatlapú csavaranya).
- Hivatkozás: szabványos alkatrész esetén méret vagy egyéb azonosító jellemző, szabványszám vagy gyártásra kerülő alkatrész esetén annak rajzszáma.
- Anyag: az anyagi minőség szabványos jele.
Szabványosítás a műszaki rajzokban
A tömegszerű gyártásban elvárjuk a különböző jellemzők állandóságát. A termékek jellemzőinek egységesítését szabványosításnak nevezzük. Az egységes értelmezést az egységes jelképrendszer biztosítja, például jelentéstartalommal ruházunk fel vonalakat.
A szabványosítás rendszere:
Hatókörét tekintve a szabványokat öt csoportba lehet sorolni:
- Vállalati szabványok: termelési költségek csökkentése, nyereség-maximalizálás érdekében történik. Alkalmazkodik a vállalat színvonalához.
- Szakmai szabványok: az azonos szakmához tartozók közös megállapodása.
- Nemzeti szabványok: országonként eltérő, de felhasználhatják magasabb szintek is. Szerve Magyarországon: Magyar Szabványügyi Testület (MSZT), jele: MSZ.
- Regionális szabványok: nem kötelező erejűek, egy nagyobb gazdasági területet foglalnak magukba.
- Nemzetközi szabványok: az összes résztvevőt érinti. Két legnagyobb szerve: ISO (Nemzetközi Szabványügyi Szervezet) és IEC (Nemzetközi Elektrotechnikai Bizottság).
Egyes szabványfajták kapcsolódása:
- MSZ: nemzeti szabvány.
- ISO: nemzetközi szabvány.
- EN: európai szabvány.
- MSZ EN: európai uniós szabvány honosítása.
- MSZ ISO: nemzetközi szabvány honosítása.
- MSZ IEC: nemzetközi szabvány honosítása (elektrotechnika).
- MSZ EN ISO: az Európai Unió által is elfogadott nemzetközi szabvány.
Például a rajzlapok kialakítását és méreteit az MSZ ISO 5457:1992 szabvány írja le.
Rajzlapok méretei, kialakítása és szövegmezők
A rajzlapok kialakítására vonatkozóan szigorú előírások vannak. Nyersméret: min. 0,25 mm vastagságú vonallal. Készméret: min. 0,7 mm folytonos. Készméreten belül keret vastagfolytonos (rajzlap szabványos mérete). A3-nál nagyobb rajzlapra 10 mm, A4-A3 méretű rajzlap esetén 5 vagy 10 mm szélességű keretsávot kell rajzolni.
A szövegmezőt a keret vonalán a rajzlap jobb alsó sarkában a hosszú oldala mentén, A4 rajzlapon a rövidebb oldal mentén kell elhelyezni. A feliratmezővel látják el a műszaki dokumentumokat az azonosítás, az adminisztráció és az értelmezés céljából. Ez egy vagy több, egymáshoz csatlakozó téglalap alakú mező, melyek további mezőkre oszthatók.
A szövegmező tartalma (MSZ EN ISO 5457):
- „A” mezőben: kidolgozó neve, aláírása, a kidolgozás dátuma, a dokumentum módosításának dátuma.
- „B” mezőben: termék megnevezése, alkatrészrajzok esetében anyag megjelölése.
- „C” mezőben: dokumentum jelölése, kidolgozási állapota, méretarány, termék tömege, dokumentum összes lapjának a száma és a lap sorszáma, a terméket kidolgozó vállalat adatai.
A szövegmező tartalmát a szakma igényei, az információk fontossága és az iskola hagyományai alapján lehet meghatározni!
Feliratmező kiegészítő információi:
- Jelek: vetítési módra utaló jelkép, fő méretarány.
- Műszaki információk: alak és helyzettűrések jelölése, felületkikészítés módja.
- Adminisztrációs információk: rajzlap mérete, módosítási jel.
Rajzolási követelmények és méretmegadás
A műszaki rajzok elkészítése során számos követelménynek kell megfelelni a pontosság és az egyértelműség érdekében. A vonalak elemei (pontok, vonalkák) közötti hézagok egy vonalon belül végig azonosak legyenek. Minden vonalat vonalszakasszal kell kezdeni és befejezni. Elemekből álló vonalak metszéspontjai vonalszakaszokon legyenek. A vonalak vonalszakaszon kapcsolódjanak egymáshoz. A vonal hajlás- vagy töréspontja vonalszakaszon legyen. A szaggatott és pontokkal váltakozó párhuzamos vonalakat egymáshoz képest elcsúsztatva kell rajzolni.

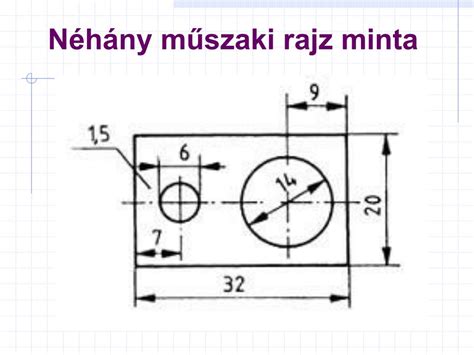

A méretmegadás alapelvei:
- Minden méretet egyértelművé kell tenni: minden, a gyártáshoz, szereléshez, működéshez szükséges méretet megadunk. Nem adjuk viszont a magától értetődő és az adódó méreteket.
- Minden méretet csak egyszer adunk meg.
- A méreteket egyenletesen kell elhelyezni a rajzon, kerülni kell a zsúfoltságot.
- A rajznak, mérethálózatnak alulról vagy jobbról olvashatónak kell lennie.
A műszaki ábrázolásban a méreteket mérethálózatban adjuk meg, melynek alapelve a paralelogramma módszer. A megadni kívánt hosszúságot párhuzamosan kivetítjük. A hosszúsági méretet mindig mm-ben adjuk meg, ezért soha nem írjuk ki. A jellegzetes alakzatok jelölése érdekében gyakran alkalmazunk szabványos jeleket a méretmegadásban (sugár, ív, négyzet stb.).
Minden tervezési feladat megvalósításakor első lépés a kiindulás helyének meghatározása, amit bázisnak nevezünk:
- megmunkálási bázis (sík felület, forgástengely stb.)
- rajzbázis (pont, egyenes, sík stb.)
- a két bázis lehetőleg megegyező legyen.
Példák sugárméret megadására: Átmérőt a méretszám elé írt , sugarat R jellel, gömbfelületet az előző két jel valamelyike elé írt Gömb szóval kell megadni. Kúposságot a méretszám elé írt jellel vagy Kúp felirattal kell megadni. Lejtést a méretszám elé írt jellel kell megadni. Tompítást (letörést) két hosszmérettel, egy hossz- és egy szögmérettel vagy 45 esetén pl.: 2x45 jelöléssel kell megadni. Ismétlődő alkatrészek esetén elegendő egy méretének a megadása az ismétlések számának feltüntetésével.
A méretvonal és a méretsegédvonal vékony folytonos vonal. A méretvonalak ne keresztezzenek más méretvonalat, méretsegédvonalat, kivételt képeznek az átmérők egy pontban metsződő méretvonalai. A méretszámokat a méretvonal fölött, általában annak közepén kell elhelyezni. A méretszámokat a rajz természetes helyzetében alulról felfelé vagy balról jobbra olvashatóan kell feltüntetni. Ha méretszám helyszűke miatt a méretvonalak között nem helyezhető el, akkor a méretvonal meghosszabbításán kell megadni. A méretszám számjegyeit, valamint a mérethez tartozó jeleket semmiféle vonal ne húzza át, és ne válassza el egymástól, ezért a méretszámok helyén a vonalakat meg kell szakítani. A méretszámban szereplő tizedes számok után lévő nullákat (0) el kell hagyni.
Vetítési módok és ábrázolás
Az alakzat síkbeli képéhez a vetítés módszerével juthatunk. A síkot, melyre az alakzatot vetítjük, képsíknak nevezzük, jelölése: K. Vetítéskor az alakzat pontjaira vetítő sugarakat illesztünk. A vetítősugárnak a képsíkkal alkotott metszéspontja az alakzat pontjának a vetülete vagy képe.
Vetületek elhelyezése műszaki rajzokon:
- Elölnézet
- Felülnézet
- Balnézet
- Jobbnézet
- Alulnézet
- Hátulnézet

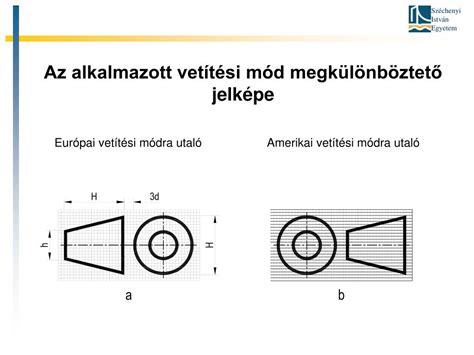

„E” (európai) vetítési módszer alkalmazásakor az ábrázolandó tárgy a szemünk és a képsík között helyezkedik el. „A” (amerikai) vetítési módszer alkalmazásakor az ábrázolandó tárgy a szemünkhöz képest a képsík mögött helyezkedik el, vagyis a képsík a szemünk és a tárgy között van.
Tárgyak műszaki ábrázolása:
- A vetület a tárgynak olyan méretarányban szerkesztett, a vetítési szabályok betartásával magyarázott képe, amely a tárgy geometriai tulajdonságait határozza meg.
- A vetület meghatározza a tárgy alakját és a tárgyat alkotó részek egymáshoz való viszonyát.
- Csak annyi vetületet (nézetet, metszetet) kell rajzolni, amennyit a tárgy teljes és egyértelmű meghatározásához szükséges. A tárgyat általában kész állapotban kell ábrázolni.
- A fő nézetben a tárgyat úgy kell ábrázolni, hogy a vetület a tárgy formájáról és méreteiről a legteljesebb képet adja.
- A tárgy vagy használati, vagy megmunkálási (gyártási) helyzetben ábrázolható.
- A több alkatrészű tárgyat használati helyzetben célszerű ábrázolni.
- A ferde használati helyzetű tárgyat függőleges vagy vízszintes helyzetben ábrázoljuk.
A tárgyak nem látható kontúrjait és éleit csak akkor rajzoljuk meg, ha az ábrázolandó tárgy megértéséhez vagy a vetületek számának csökkentéséhez szükséges. Kiemelt részlet rajzolása akkor indokolt, ha a tárgy részleteit nem lehet az adott méretarányban ábrázolni.
Kiviteli tervek és részletrajzok

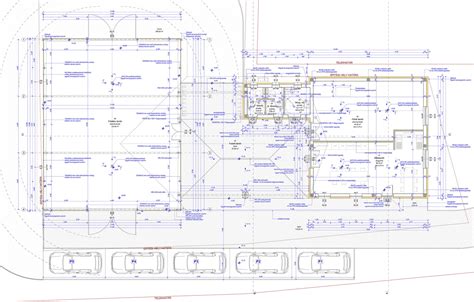

A kiviteli terv - homlokzat a tartószerkezeti terveket (1:50, 1:20), mely kiterjed az épület összes függőleges és vízszintes teherhordó szerkezetére és alapozására, épületgépészeti (víz, gáz, csatorna) terveket (1:50, 1:20), elektromos terveket (1:50), üzemeléstechnológiai terveket (1:50), részletterveket (1:20), méretkimutatásokat, konszignációkat, valamint műszaki leírásokat szakáganként tartalmazza.
Minden egyes olyan szerkezeti kapcsolatról, melyek az épületen megtalálhatóak, és jellemzőek, részlettervet kell készíteni, mely megmutatja a szerkezeti elemek kapcsolódását, és a kiegészítő elemek csatlakozását. Ezek a rajzok elengedhetetlenül szükségesek a kivitelezés folyamán.
Metszetek:
Metszet: egy képzelt síkkal elmetszett tárgy képe, amelyet a metszősíkkal párhuzamos síkra merőlegesen vetítve kapunk. A metszeten csak a metszősíkkal átmetszett, valamint a mögötte látható részeket kell ábrázolni (egyszerű és összetett).
- Részmetszet (kitörés)
- Félmetszet
Anyagjelölés és jelmagyarázat
A műszaki terveken (engedélyezési, kiviteli) általában a vonalas anyag- és szerkezetjelöléseket alkalmazzuk. Ezt az is indokolja, hogy a több példányban szükséges másolatok mindegyikén azonosan értelmezhetően jelenjen meg a jelölés.
A megadott jelöléseket minden esetben úgy kell alkalmazni, hogy a vonalazás dőlésiránya ne essen egybe a metszet kontúrvonalának irányával. Ha a rajz kis léptékű (részletrajz), akkor az építőanyag-jelölést a rajz metszett részének kerülete mentén egyenletes szélességű, keskeny sávban lehet elkészíteni. Egy tárgy metszeti jelölésének vonalzata minden metszeten azonos irányú, sűrűségű és dőlésszögű legyen.
A színezett anyag- és szerkezetjelöléseket a kevesebb példányban, a megbízó számára készülő terveken alkalmazzuk. Ilyenek: a vázlattervek, pályázati tervek, néhány példányban készülő beadványtervek, utcaképek, beépítési javaslatok, tanulmánytervek. Az így készült rajz könnyen áttekinthető.
A jelmagyarázat szerepe:
A kis léptékű (1:200) rajzok esetében az elmetszett felületeket ábrázolhatjuk tömör feketével - anyagtípustól függetlenül. Az ilyen rajzokon, terveken az anyagok még nincsenek kitalálva, anyagjelölési jelmagyarázatot nem kell mellékelni. A nagyobb léptékű műszaki tervrajzoknál (1:100- 1:50 …) azonban már az anyagtípust és minőséget is jelölni kell. A szabványban megadott jelölések használata nem kötelező, az építész választhat az adott tervnek megfelelő anyagjelölés típust - mintát. Ezért kell minden esetben a tervrajzok mellé magyarázó táblázatot csatolni, mely tartalmazza a tervlapon használt anyagjelölési típusokat (egyforma méretű kis négyzetben) és a hozzájuk tartozó anyagmegnevezéseiket.
