Hőmérséklet-érzékelők: Működési elv, típusok és alkalmazások

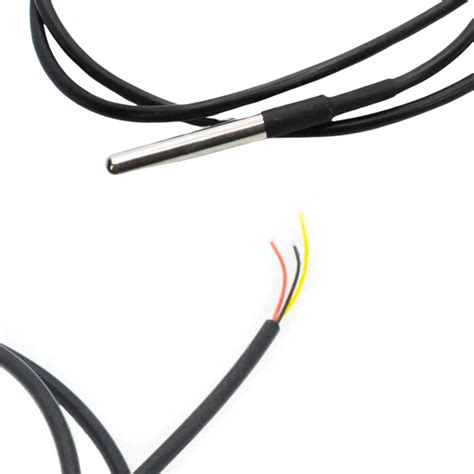

A hőmérséklet-érzékelők olyan eszközök, amelyek érzékelik a hőmérsékletet, és azt egy használható kimeneti jellé alakítják. Ezek a mérőműszerek központi részei, és számos fajtájuk létezik. A hőmérséklet-érzékelés a szenzortechnika egyik legszerteágazóbb tudományos területe, amelyben számos technológia és ezek használatára kifejlesztett érzékelő eszköz áll a fejlesztők rendelkezésére.

A hőmérséklet-érzékelők a mérés módszere szerint két kategóriába sorolhatók: kontakttípus és érintésmentes típus. Az érzékelő anyagok és elektronikus alkatrészek jellemzői szerint pedig két fő típusra oszthatók: hőállóság és hőelem.

Ellenállás-hőmérséklet-érzékelők (RTD-k)

Az ellenállás-hőmérséklet-érzékelők (RTD) működése azon az elven alapul, hogy bizonyos fémek, például a platina, elektromos ellenállása előre láthatóan és megismételhető módon nő a hőmérséklet emelkedésével. Ez a jelenség az ellenállásérzékelés alapja, ahol a fém ellenállási értéke a hőmérséklet változásával megváltozik. Ha kis, stabil elektromos áramot vezetünk át az ellenálláselemen, az érzékelő méri, hogy az elektromos ellenállás mennyit változik a környező hőmérséklet hatására. A hőmérséklet emelkedésével a platinaelem ellenállása arányosan növekszik.

Az RTD-k felépítése és típusai

Az RTD érzékelő egy hőmérséklet-érzékeny ellenálláselemből, általában platinából, és egy sor szigetelt vezetékből áll. Az RTD érzékelőket általában érzékelőelemük felépítése alapján osztályozzák:

• Vékonyrétegű RTD-k: Úgy állítják elő, hogy vékony platinaréteget helyeznek fel kerámia hordozóra. Ezt a platinaréteget ezután lézerrel vágják vagy maratják egy precíz áramköri mintázatba, hogy meghatározott ellenállást állítsanak elő.
• Huzaltekercses RTD-k: Finom platinahuzalt használnak tekercsbe. Ezek azonban általában drágábbak, és érzékenyebbek a vibrációra, mint a vékonyfilmes típusok.

Az RTD-k előnyei és hátrányai

Az RTD-k számos előnnyel rendelkeznek, amelyek megbízható választássá teszik őket az ipari és kereskedelmi alkalmazások hőmérsékletméréséhez:

• Kiváló pontosság és stabilitás: Rendkívül pontos és következetes hőmérsékletméréseket biztosítanak, egyenletes teljesítményt nyújtva az idő múlásával.
• Linearitás: A hőmérséklet és az ellenállás közötti kapcsolat az RTD-kben általában lineáris, ami leegyszerűsíti a kalibrálást és a jelértelmezést.

Míg az RTD-ket széles körben értékelik pontosságuk és stabilitásuk miatt, bizonyos korlátokkal is rendelkeznek:

• Kisebb hőmérsékleti tartomány: Az RTD-k jellemzően -200°C és +600°C közötti tartományban működnek, ami szűkebb a hőelemekhez képest.
• Magasabb kezdeti költség: Általában drágábbak, mint a hőelemek, mind az érzékelők költségét, mind a kapcsolódó műszereket tekintve.
• Kevésbé strapabíró zord, erős vibrációjú környezetben: Felépítésüknek köszönhetően sérülékenyebbek és kevésbé ellenállnak a mechanikai ütéseknek és rezgéseknek, mint a hőelemek.
• Összetettebb mérési áramkör: Pontos jelkondicionáló áramköröket igényelnek, például hídkonfigurációkat és áramforrásokat az ellenállásváltozások pontos értelmezéséhez.
• Önfűtés: Az érzékelőn áthaladó elektromos áram miatt önmelegítő hatást mutathatnak.

Ipari RTD érzékelők

Az ipari RTD-k elsősorban rozsdamentes acélból készülnek védőcső és folyamatcsatlakozás tartóssága, korrózióállósága és higiénikus kompatibilitása miatt. A legtöbb ipari RTD megbízhatóan működik -70°C és +250°C között, és jellemzően 10 bar és 36 bar közötti nyomást képesek ellenállni, a mechanikai kialakítástól és a folyamatcsatlakozástól függően.

Az RTD-k tipikus válaszideje 0,5 és 5 másodperc között van, a tervezéstől, a telepítéstől és a környezettől függően. Biztonság és pontosság érdekében mindig ellenőrizze az RTD érzékelő névleges határértékeit az adott alkalmazáshoz.

Ipari RTD érzékelő típusok:

• Behelyezési hőmérséklet-érzékelők távadóval vagy anélkül: Ezeket az érzékelőket közvetlenül folyamatrendszerekbe, például csövekbe vagy tartályokba történő beépítésre tervezték.
• Kompakt ellenállású hőmérséklet érzékelők: Sokoldalú és kompakt RTD-k, amelyek megfelelnek a korlátozott helyű telepítéseknek. Gyors válaszidőt biztosítanak.
• Soron belüli csőhőmérséklet-érzékelők (holtzóna-mentes): Csővezetékekbe való beépítésre tervezve, biztosítva, hogy ne legyenek holt zónák vagy áramlási zavarok.
• Nagy teherbírású ellenálláshőmérők: Nagy igényű környezetekhez tervezve, masszív felépítéssel.
• Becsavarható és behelyezhető RTD-k: Tartósságra készült RTD-k, ideálisak száraz és nedves ipari környezetben egyaránt.
• Kontakt-alapú felületi RTD-k: Kívülről csövekre vagy felületekre szerelve, non-invazív hőmérséklet-felügyeleti módszert kínálnak.

Pt100 és Pt200 szenzorok

A platinahőmérők (Platinum Temperature Detector) a legnépszerűbb RTD szenzorok, mint a jól ismert Pt100 szenzor, amelynek 0 °C-on az ellenállása 100 Ω. Mivel a platina nagyon drága fém, az RTD érzékenységi problémája mellett a költségtényező is jelentős hátrány lehet. A tipikus ellenállásos hőmérséklet-érzékelő ellenállása kb. 100 Ω 0 °C-on, ami egészen 140 Ω-ig növekedhet a hőmérséklet 100 °C-ra történő emelkedésekor, -200 °C és +600 °C közötti működési hőmérséklet-tartományban.

A Pt200 RTD-platinaszenzorok, amelyeknek 0 °C-on az ellenállása 200 Ω, és -40 °C-tól +1000 °C-ig terjedő hőmérséklet-tartománybeli mérésre tervezték ±10 °K pontossággal -40 és +300 °C között, vagy ±3 °K pontossággal +300…+900 °C között. A Pt200 jellemzői megfelelnek a DIN IEC 751 szabványban előírtaknak.

Hőelemek

A hőelemek két különböző fém vezeték összehegesztésével vagy összeforrasztásával készülnek. A vezetékek szabad végei közt keletkező potenciálkülönbség a termikus elektromotoros erő (TEMF). A melegpont hőmérsékletének emelkedésével a keletkező potenciálkülönbség növekszik, és bár ez a változás nemlineáris, a hőmérséklet-érzékelés feszültségméréssel megoldható.

A hőelemek sokkal szélesebb hőmérsékleti tartományt képesek mérni, jellemzően -200°C és 2000°C között, típustól függően. Ez az egyik fő különbség az RTD-khez képest.

Termisztorok

Az ellenállás hőfüggésén alapuló szenzorok másik nagy csoportját a termisztorok alkotják. Ezeket a félvezető kerámia alapanyagú alkatrészeket nemlineáris ellenállás-hőmérséklet karakterisztika jellemzi. Ha a hőmérséklet emelkedésének hatására jobb áramvezetőkké válnak, akkor NTC-nek, fordított esetben PTC-nek hívják az ilyen típusú termisztort.

Az NTC-termisztorok előnye a nagyobb érzékenység, mert ugyanakkora hőmérséklet-változás jelentősebb mértékben változtatja meg az ellenállás értékét, ezáltal a kiértékelő elektronika könnyebben dolgozhatja fel a nagyobb elektronikus válaszjelet. További előnye az NTC-szenzoroknak az alacsony ár.

Hőmérséklet-érzékelők alkalmazási területei

A hőmérséklet-érzékelőket széles körben használják a különböző iparágakban, mivel nagy pontosságuk, ismételhetőségük és stabilitásuk a hőmérsékletmérésben.

• Autóipar: Az RTD-ket a motorhőmérséklet, a kipufogógázok, a klímaszabályozó rendszerek és az akkumulátorcsomagok figyelésére használják (különösen az elektromos járművekben).
• Energiatermelés és energiaágazat: Az RTD-k elengedhetetlenek a turbinák, generátorok, transzformátorok és áramelosztó rendszerek hőmérsékletének ellenőrzéséhez.
• Élelmiszer-kezelés és -feldolgozás: Az RTD-ket széles körben használják kemencékben, hűtőegységekben és feldolgozósorokban a megfelelő főzési, pasztőrözési és tárolási hőmérséklet fenntartása érdekében.
• Fűtési rendszerek: A modern kazánhőmérséklet-érzékelők biztosítják a fűtési rendszer biztonságos működését, megakadályozva a kazán túlmelegedését.
• Légkondicionáló rendszerek és szobatermosztátok: A helyiségszabályozók és a hőmérséklet-érzékelők garantálják az ideális szobahőmérsékletet.
• Talajnedvesség-mérés: A TEROS-12 szenzor egymástól függetlenül méri a nedvességtartalmat, a hőmérsékletet és az EC-t.
• Logisztika: A SafeFleet raktér hőmérséklet-érzékelői lehetővé teszik a raktér hőmérsékletének távoli nyomon követését számítógépen vagy mobiltelefonon.

Robotics és érzékelők

A robotok érzékelőket használnak a környezetükben lévő tárgyak geometriai és fizikai jellemzőinek megértésére és mérésére. A belső és a külső szenzorok a két általánosan használt érzékelőtípus. A robotikában a hőmérséklet-érzékelőket a hő/hőmérséklet változásainak mérésére használják abban a környezetben, ahol alkalmazzák. A hőmérséklet-változáshoz szükséges feszültségkülönbség-változás koncepcióján dolgozik; ez a feszültségváltozás biztosítja a környező terület egyenértékű hőmérsékletét.

Az emberi jelenlét esetén működtetendő rendszerek - például a világítástechnikai eszközök - tervezői kompakt, intelligens és energiatakarékos megoldás létrehozására törekszenek, amelyet általában mozgásérzékelős automatikus kapcsolásvezérlés integrálásával oldanak meg, és ehhez valamilyen módon az emberi test által kibocsájtott hő érzékelését hívják segítségül. A Panasonic Grid-EYE szenzor, amely egy 8 × 8-as MEMS-technológiára épülő hőelemmátrix, azaz 64 különálló szenzorral képes abszolút hőmérsékletet detektálni az objektum által kibocsátott infravörös sugárzás érzékelésével. A Grid-EYE képes a hőmérséklet és a hőmérsékleti gradiens észlelésére.
