A teherhordó réteg mélysége és a térkő burkolat rétegrendje

A térkő burkolat telepítésekor a legfontosabb kérdések között szerepel a teherhordó réteg mélysége és az alkalmazandó alaprétegek típusa. Ezek a tényezők alapvetően befolyásolják a burkolat stabilitását, tartósságát és ellenállóságát a különböző terhelésekkel és az időjárási viszonyokkal szemben.

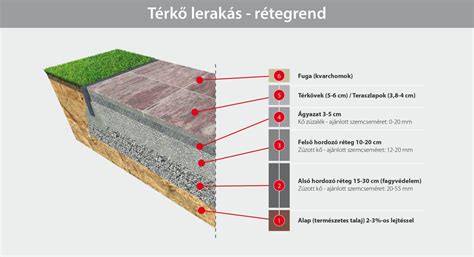

A térkő rétegrendje a burkolatok egyik legfontosabb szerkezeti eleme, amely biztosítja, hogy a térkövek stabilak, tartósak és ellenállók legyenek a mindennapi terhelésekkel szemben. A rétegrend fontossága a térkő stabilitását adja, különösen olyan területeken, ahol nagy teherbírás szükséges, mint például autóbeállók. A burkolat alatt lévő rétegek megvédik a térköveket a mozgásoktól és megakadályozzák a süllyedést. Továbbá, a rétegrend segíti a víz megfelelő elvezetését, ezáltal elkerülve a pangó vizet és a fagy okozta károsodást.

Miért kritikus az első lépés: a talaj előkészítése?

A talaj előkészítése a térkő burkolat kiépítésének legfontosabb alapja. Ha ezt a lépést nem végezzük el megfelelően, a burkolat hamar megsérülhet, süllyedhet vagy elmozdulhat, ami hosszú távon komoly problémákhoz vezethet. A talaj előkészítése biztosítja a burkolat stabilitását, ezért ez a lépés kritikus a térkő tartóssága szempontjából.

A talaj előkészítése garantálja, hogy a burkolat egyenletes és stabil alapra kerüljön. Ez a lépés segít elkerülni a talaj süllyedését, ami különösen fontos olyan területeken, ahol jelentős terhelésnek van kitéve, mint például kocsibeállók. Ezen kívül, a megfelelően előkészített talaj biztosítja, hogy a rétegrend többi eleme megfelelően helyezkedjen el, ami a vízelvezetéshez és fagyvédelmi funkciókhoz is nélkülözhetetlen.

A talaj előkészítésének lépései

• Talajkiemelés: A tervezett burkolat területén a talajt legalább 30 cm mélységben ki kell ásni. A felesleges, szerves anyagokat (gyökerek, növények) el kell távolítani, mivel ezek károsíthatják az alapot. A talaj szerkezetétől és a térkő burkolat várható terhelésétől függő mélységben kell kiásni a burkolat helyén az alapot. Gyalogos forgalomhoz elég lehet egy 20 centis burkolat alap is. Személyautós forgalomhoz 40-50 centis alapra van szükség. Ha laza, homokos a talaj, amit nem lehet tömöríteni, akkor érdemes mélyebb alapot készíteni a térkő burkolat alá.
• Tömörítés: A kiásott talajt alaposan tömöríteni kell, hogy elkerüljük a későbbi süllyedéseket. Tömörítés nélkül a rétegek mozgásra hajlamosak, ami a burkolat elmozdulásához vezethet. Az altalaj egy kemény, betömörödött, mélyebb talajréteg, amely évek óta nem volt megbontva, ezért alkalmas arra, hogy az útalap rétegeit erre terítsük. A maximális tömörség érdekében még ezt is meg szokták döngölni. Ha pedig laza a talaj, akkor a laza talajba érdemes 3-6 centis zúzottkövet beledöngölni.
• Vízelvezetés előkészítése: A lejtést is ki kell alakítani a víz megfelelő elvezetéséhez, amelyet már a talaj előkészítése során be kell tervezni. A 2%-os lejtés az ideális, hogy az esővíz ne gyűljön össze a burkolat felszínén.

Fagyvédelem: Hogyan lehet elkerülni a téli károkat?

A megfelelő fagyvédelem elengedhetetlen a térkőburkolat hosszú távú élettartamához, különösen olyan éghajlatokon, ahol a téli időszak fagyokat hoz. Ha a víz nem tud megfelelően távozni a rétegekből, az megfagyhat és károsíthatja a burkolatot.

A burkolat alatti fagyvédő réteg azért fontos, mert ennek a rétegnek kell a burkolatra hulló csapadékot úgy elnyelni és elvezetni az mélyebb rétegekbe, hogy ne fagyjon meg a burkolat alatt a csapadék, és ezért ne púposodjon fel. Ez a fagyvédő réteg a burkolat terhelésétől függően lehet 15, 20 vagy akár 25 centi vastagságú is. A murva azért jó fagyvédő és teherhordó rétegként is, mert jól lehet tömöríteni. A csapadékvíz elvezetése miatt ennek a teherhordó rétegnek is akadálytalanul át kell engedni a burkolatra hulló csapadékot.

Bár télen egyre melegebb van, és ma már ritka az, amikor hetekig mínusz 10 fok alatt van a hajnali hőmérséklet, azért fagyni még bármikor fagyhat hajnalonként novemberben, decemberben, januárban és februárban. Telente akár 20-30 olyan nap is lehet, amikor hajnalban fagypont alatti a hőmérséklet, délben pedig bőven 0 felett van a hőmérséklet. Ezek a hajnali fagyással és napközbeni olvadással jelentkező napok a legveszélyesebbek felfagyás szempontjából a térkő burkolatra. Ha pedig olyan burkolatot szeretne, ami biztosan nem fog felpúposodni a téli fagyás-olvadás ciklusok alatt sem, akkor érdemes a fagyhatárig lemenni a burkolat alapjával.

A fagyvédő réteg, amely zúzott kőből vagy kavicsból áll, segíti a víz elvezetését a burkolat alól, megakadályozva a pangó víz megfagyását. Ez a réteg lehetővé teszi a nedvesség szabad áramlását és elkerüli a fagy miatti talajmozgásokat.

A fagyvédelem kialakítása

• Zúzott kő vagy kavics használata legalább 20-30 cm vastagságban.
• Lejtés kialakítása a megfelelő vízelvezetés érdekében.
• Folyókák és vízelvezető rendszerek telepítése.

Teherhordó réteg: Miért fontos a kavics és a homokos kavics?

A teherhordó réteg létfontosságú eleme a térkő burkolatnak, amely biztosítja a stabilitást és a megfelelő teherbírást. Ez a réteg a térkő burkolat alatt helyezkedik el, és nagy teherbírású anyagokból, például kavicsból vagy homokos kavicsból áll, melyek egyenletes alapot biztosítanak a felette lévő rétegek számára. A kötőanyag nélküli alsó teherhordó rétegre kötőanyag nélküli, 0/22-0/32 mm szemcseméretű kavicsból, kb. 15-20 cm vastag felső teherhordó réteget kell felhordani.

A teherhordó réteg szerepe

• Teherbírás: Elosztja az autók vagy egyéb nehéz tárgyak súlyát, megakadályozva, hogy a burkolat süllyedjen vagy megrepedezzen.
• Vízelvezetés: Segíti a csapadékvíz gyors elvezetését, ezáltal megelőzve a pangó víz okozta károkat.

A kavics és homokos kavics vastagsága

Az alábbi táblázat a különböző teherbírású burkolatokhoz szükséges kavics réteg vastagságát mutatja:

A kavics és homokos kavics megfelelő alkalmazása garantálja, hogy a térkő burkolat hosszú távon is stabil és időtálló legyen, elkerülve a süllyedéseket és egyéb károsodásokat.

A térkövezés rétegrendjének különböző méretű frakcióit, kiváltképp az ágyazat és az alapréteg között geotextillel kell elválasztani, így a felhordott kőzúzalék nem keveredik a lényegesen nagyobb szemcseméretű teherhordó réteggel, ezért a burkolat hosszú távon megtartja a szűrő és vízáteresztő képességét. A tömörített altalajon egy kb 15 cm vastagságú kavics réteg vagy homokos kavics réteg szétterítésével védjük meg a Teherhordó réteget, a CKT betont a fagytól és a víz alámosástól. Ha a víz összegyűlne alatta, akkor télen megfagyna és megemelné a betont, és vele együtt az összes többi felette lévő réteget, még a térkövet is.

Betonréteg szükségessége: Mikor kell használni?

A betonréteg akkor szükséges, ha a térkő burkolatot olyan terhelés éri, amelyet a kavicsos réteg önmagában nem képes elbírni. Ez különösen fontos autós beállók esetében, ahol a beton biztosítja a burkolat tartósságát és stabilitását. A térkő alá leggyakrabban CKT (cementkötésű teherhordó réteg) kerül, ami egy olyan laza szerkezetű beton, ami elég erős ahhoz, hogy ne süllyedjen, mégis elég laza ahhoz, hogy a csapadékvíz nagy részét áteressze, és a mélyebb talajrétegekbe továbbítsa.

Mikor használjunk betonréteget?

• Autós terhelés esetén: Nehéz gépjárművek alatt a burkolat stabilitása érdekében.
• Nagy forgalmú területek: Ha intenzív használatnak van kitéve a burkolat.

Betonréteg vastagsága

Finomágyazat és térkő lerakás: A pontos illesztés kulcsa

A finomágyazat a térkövek alatt található homokréteg, amely lehetővé teszi a kövek egyenletes és stabil elhelyezését. A pontos illesztés elengedhetetlen a térkő burkolat esztétikus és hosszú távú stabilitásához. A kötőanyag nélküli felső teherhordó rétegre kb. 2/4, 3/5 vagy 2/8 mm szemcseméretű, 3-6 cm vastag zúzalékágyat kell lazán és egyenletesen felhordani kiegyenlítőrétegként. Ennek a rétegnek az a feladata a térkövezés rétegrendjében, hogy az alatta lévő réteg egyenetlenségeit kitöltse, és egyenletes alátámasztást biztosítson a burkolatnak, hogy a felülről ható nyomás ne egy ponton terhelje a térkövet. Segédeszközként 3-6 cm vastag csövek vagy lécek használata vált be, melyeket a kötőanyag nélküli felső teherhordó rétegre kell helyezni, fel kell tölteni zúzalékkal, majd léc segítségével lejtésben le kell húzni, végül el kell távolítani.

A finomágyazat vastagsága

A finomhomok-réteg vastagsága általában 3-5 cm, ami biztosítja a térkövek stabil alátámasztását. Úgy érdemes kalkulálni, hogy a 4 cm vastag homokréteg kb 1 cm-t tömörödni fog, miután a térkövet beütjük a végleges helyére. A lehúzott zúzalékágyat tilos tömöríteni, és arra rálépni sem szabad, ezért mindig csak akkora felületet húzzon le, amennyit egy nap alatt le tud rakni.

Térkő lerakás lépései

• Egyenletes homokréteg terítése.
• Térkövek precíz illesztése, 2-3 mm hézagokkal.
• Tömörítés, hogy a kövek a helyükön maradjanak.

A térkő burkolat lerakását a szegélytől kezdve, a burkolat legmélyebb pontjától indulva, egy egyenes oldalnál érdemes elkezdeni. Itt tudja elkezdeni a térkövek lerakását, figyelve a burkolat lerakásának megfelelő mintájára. Az elegyengetett ágyazó réteget maga előtt egyenletes magasságúra lehúzva, a már lerakott térköveken állva, térdelve rakja le a térköveket a szükséges fugaközt kihagyva. Az egyik sarokban, derékszögben, lehetőség szerint a felület legmélyebb pontján kezdje el a lerakást, és feszítsen ki zsinórt segédvonalként. A térkövek lerakása után a szegély mellett lesznek olyan részek, ahova egy egész térkő már nem fér be. Ezeken a helyeken a hiányzó helyek méretére kell vágni a térköveket. A levágott térkövek még feltétlenül kerülnek a hulladékok közé. A burkolat lerakásakor figyeljen arra, hogy a burkolat a tömörítéssel és az aljzat ülepedésével együtt kb. 1 centit süllyedni fog még. Vagyis ez azt jelenti, hogy a térkövek lerakás után egy centivel magasabban állhatnak a burkolat szegélye mellett.

Természetes anyagú termékként a térkövek/térkőlapok színe változatos lehet. Ezért egyszerre mindig több raklapról és rétegből, ill. Big Bag zsákból kell kivenni. Így kiegyensúlyozott és szép színkép érhető el, továbbá elkerülhető a színek egy helyre való koncentrálódása. Ne építsen be olyan köveket, melyeken látható (szállítási stb.) sérülések vannak. Ügyeljen arra, hogy a köveknek felső és alsó oldaluk van. A finomszemcsés felső oldal (kopóréteg) biztosítja, hogy fokozottan kopásálló legyen a térkő. Ezért ügyeljen a kövek helyes lerakására.

A szegélykövek szerepe: Stabilitás és esztétika

A szegélykövek kulcsszerepet játszanak a térkő burkolat stabilitásában és megjelenésében. Ezek a kövek keretet adnak a burkolatnak, megakadályozva a térkövek elmozdulását és biztosítva a pontos illeszkedést. Autós forgalomhoz a térkő burkolat egyben tartása érdekében érdemes betonba ágyazott szegélyt készíteni a burkolat köré. A kiásott alapban jelölje ki a burkolat pontos helyét és a magasságát is kitűző karókkal, és a karókra tekert jelzőzsinórral, és ennek megfelelően rakja betonba a szegélyköveket. A szegély alapját adó beton ágyazat a szegélykő feléig érjen fel. Ez már biztosítja azt, hogy a beton kötése után stabilan álljon a szegély.

Stabilitás

A szegélykövek fő feladata a burkolat széleinek stabilizálása. Ez megakadályozza, hogy a térkövek elcsússzanak vagy elmozduljanak az évek során. A megfelelően elhelyezett szegélykövek biztosítják a burkolat tartósságát.

Esztétika

A szegélykövek esztétikai funkcióval is bírnak, hiszen keretet adnak a burkolatnak, és segítenek a geometriai minták pontos kialakításában. A jól megválasztott szegélykő anyaga és színe kiegészíti a térkövek összképét.

Szegélykövek méretei

A szegélykövek elengedhetetlenek a burkolat hosszú távú stabilitása és esztétikus megjelenése szempontjából. A térkövezésre szánt terület széleit meg kell erősítenünk szegélykővel, mivel ez ad erős keretet a burkolatnak, megakadályozva a szélső kövek kimozdulását, és a térkővel burkolt felület szétcsúszását. A szegélykövek ezt a tartó funkciót csak úgy tudják ellátni, ha bebetonozzuk őket, azaz betonágyazatba helyezzük. Ehhez általában 25-30 cm mély, és egy ásónyom széles árkot szoktak ásni, és ebbe töltik be a megfelelő minőségű folyékony betont, amibe beleállítják a szegélyköveket, ügyelve arra, hogy a kijelölt zsinórt kövessék magasságban és egyenességben. A betonágyazat a 20 cm magasságú szegélykő feléig érhet maximum, ez elég ahhoz, hogy erősen tartson. Ahhoz, hogy később a térköveket közvetlenül a szegélykő mellé rakhassuk, a kb 10 cm-es betonágyazat szintje fölött még maradnia kell elég helynek, hogy elférjen a 2 - 4 cm ágyazóhomok, és a 6 cm vastag térkő is.

Vízelvezetés és lejtés: Hogyan előzhető meg a pangó víz?

A megfelelő vízelvezetés és lejtés kialakítása kulcsfontosságú a térkő burkolat hosszú élettartamához. Ha nem biztosítjuk a csapadékvíz elvezetését, az összegyűlhet a burkolat felszínén, ami károsodást és fagy okozta problémákat eredményezhet. Legalább 0,5%-os hosszirányú lejtéssel, legalább 2%-os keresztirányú lejtéssel és optimális tömörítéssel el is készült a finomszemcsés tüköraljzat. Ennek során a felület egyenletességbeli eltérései legfeljebb 15 mm-esek legyenek 4 m-es szintezőléccel mérve.

A tömörített talajt 2-3%-os lejtéssel kell kialakítani, és a fagyvédő és teherhordó réteget is tömöríteni szükséges. Természetesen a vízáteresztő hatás az ismertetett térkő rétegrend esetében csak akkor valósul meg, ha a vázolt alépítmény vízáteresztő fugával párosul. Vízáteresztő burkolatnak vehetjük azt a térkövezett felületet, ahol a végleges burkolat legalább 10%-a vízáteresztő, és a térkő rétegrend összetevői is legalább 15-25% közötti hézagot tartalmaznak. A gyors kivitelezés és a könnyű javíthatóság mellett a vízáteresztő rétegrend alkalmazásának előnyeként említhető, hogy a burkolt felületnél kisebb oldaleséssel lehet számolni, és csapadékos időben a térkövezett felületen nem maradnak meg hosszan a víztócsák, ezen kívül ökológiai vonatkozás szempontjából is előnyös, hiszen az altalajt nem zárja el hermetikusan a csapadéktól és a levegőtől, illetve a csatornarendszert sem terheli olyan mértékben, mint a teljesen vízzáró burkolat.

Lejtés kialakítása

A burkolatnak legalább 2%-os lejtéssel kell rendelkeznie, amely biztosítja, hogy a víz megfelelően elfolyjon a felületről.

Vízelvezetési megoldások

• Kavicsréteg a teherhordó rétegben.
• Folyókák beépítése a csapadékvíz elvezetéséhez.

Milyen vastagságú térkőre van szükség?

A megfelelő térkő vastagságának kiválasztása alapvetően attól függ, milyen terhelésnek lesz kitéve a burkolat. A vastagság befolyásolja a burkolat tartósságát, stabilitását és teherbírását. Különböző teherbírási követelményekhez más-más vastagságú térköveket kell választani. A térkőlap vastagságágában is van különbség, míg a személyforgalomnál elegendő a 4 cm-es térkővastagság, a személyautónál már 6 cm szükséges. Eszerint a térkövezés rétegrend általánosan számításba vehető végleges mérete az első esetben cca. 30 cm, illetve 45 cm. Mivel a térkövezett felületet mind az utcafronti burkolattal, mind az épülettel egy szintbe, illetve összhangba kell hozni, legalább a fent megadott méretekkel célszerű kalkulálni a talaj osztályozásától függetlenül is. Ha nehezebb gépjárművekkel, például tehergépkocsikkal is fogunk közlekedni rajta, akkor érdemes vastagabb, 8 centiméteres térkövekkel dolgozni. Személyautóhoz elegendő a kisebb, a 6 centiméteres, a gyalogos forgalomhoz pedig a 4 centiméteres is.

Térkő vastagsága különböző terhelésekhez

• Gyalogos terhelés: Olyan területeken, ahol csak gyalogos forgalom van (például járdák), elegendő a vékonyabb, 4-6 cm vastagságú térkő.
• Könnyű autós forgalom: Kocsibeállókhoz, ahol könnyebb járművek parkolnak, 6-8 cm vastag térkövek ajánlottak.
• Nehéz autós forgalom: Olyan helyeken, ahol nehéz járművek közlekednek, mint például ipari területek, szükség van 8-10 cm vastagságú térkövekre.

Térkő vastagsági ajánlások

A térkő vastagságának megfelelő kiválasztása biztosítja, hogy a burkolat hosszú távon ellenáll a mindennapi használat során jelentkező terhelésnek, és elkerülhetőek a süllyedések vagy repedések.

A térkövezés utolsó lépése: Fugázás és tömörítés

A fugázás és tömörítés a térkövezés befejező lépései, amelyek biztosítják a burkolat stabilitását és esztétikus megjelenését. Ezek a lépések kulcsfontosságúak, hogy a kövek ne mozduljanak el, és a térközök tartósan a helyükön maradjanak. A térkő lerakása után a fugaközöket fugahomokkal kell beszórni, besöpörni, és a burkolat tökéletes egyenletességének biztosítására be kell vibrálni a burkolatot. A térkövek fugaközeit száraz homokkal kell feltölteni. Azért fontos, hogy száraz legyen a homok, mert így könnyen befolyik majd a fugákba. Homokot, kavicsos homokot vagy zúzalékport átlósan kell a fugákba seperni, amikor a felület száraz. A 0/2 mm és a 0/4 mm közötti szemcseméretű fugázóhomok a megfelelő. A kivirágzások elkerülése érdekében ne használjon mészkövet. Tisztítsa meg a felületet és távolítsa el a felesleges fugázó anyagot. A tisztítás elmaradása esetén a maradék anyag tartósan szennyezheti a kő felületét. Gondoskodjon róla, hogy a kövek, ill. lapok felülete tiszta és száraz legyen. Öntse az ásványi fugakitöltőt alacsony magasságból a felületre, majd oszlassa el seprűvel és seperje be a fugához képest átlósan. Telítse a fugákat óvatosan, bő vízsugárral. Ehhez ne a fugákra, hanem a kőre irányítsa a vízsugarat. Telítés után folytassa a kő-, ill. lapfelületek tisztítását vízzel, míg a fugázó anyag összes maradványát el nem távolítja. Ezzel tartósan elkerülheti a szennyeződéseket. A fuga kikeményedése az időjárástól és a hőmérséklettől függően történik.

Fugázás

A fugázás során apró szemcséjű homokot söprünk a térkövek közé, hogy kitöltsük a réseket. Ez stabilizálja a kövek helyzetét és megakadályozza a mozgást. A megfelelő fugázás megakadályozza a gyomok kinövését és a víz beszivárgását a kövek közé.

• Fugázó anyag: Speciális fugázó homok vagy száraz homok.
• Cél: Térkövek közötti rések kitöltése.

Tömörítés

A tömörítés a térkövek végleges stabilizálását szolgálja. Ezt általában vibrációs tömörítő géppel végzik, hogy a kövek szorosan illeszkedjenek egymáshoz és a fugázó anyag mélyen bejusson a résekbe. Térkövek esetében a fugázott és megtisztított felületet megfelelő lapvibrátorral száraz állapotban tömöríteni kell, egyszer hossz-, egyszer keresztirányban, kívülről befelé haladva. Olyan lapvibrátort használjon, amelyen elszíneződést nem okozó műanyag rátét van. A tömörítést követően még egyszer teljes magasságban fel kell tölteni és be kell iszapolni a fugákat.

Fugázás és tömörítés adatok

A fugázás és tömörítés elengedhetetlen lépések a tartós és ellenálló térkő burkolat biztosításához.
