A hasznos teher fogalma kulcsfontosságú az építőiparban, különösen a darurendszerek és a tartószerkezetek tervezése, méretezése és biztonságos üzemeltetése szempontjából. Ez az érték írja le azt a maximális terhelést, amelyet egy szerkezet vagy berendezés biztonságosan képes elviselni vagy mozgatni az adott működési körülmények között. A hasznos teher pontos ismerete és betartása elengedhetetlen a szerkezeti károsodások, túlterhelések és balesetek elkerülése, valamint a műveletek hatékonyságának optimalizálása érdekében.
A Hasznos Teher Meghatározása és Jelentősége
Egy épület tartószerkezetének el kell tudnia viselnie az emberek, a használati tárgyaik, a raktározandó anyagok súlyát. Ezek azok a terhek, amiért az épületet felépítik. Ezeket a terheket hasznos terheknek nevezzük. A teherértékeket az Eurocode, illetve a vonatkozó szakirodalom tartalmazza.
A darurendszerek területén a hasznos teher azt a maximális terhelést írja le, amelyet egy daru képes felemelni és szállítani. Ez az érték kulcsfontosságú az emelési műveletek tervezése és végrehajtása szempontjából, és közvetlen hatással van a daruműveletek biztonságára és hatékonyságára.
A hasznos teher jelentősége abban rejlik, hogy a biztonsággal kapcsolatos kockázatok minimalizálása érdekében a darut mennyi határig lehet használni. Ezt a határt számos tényező határozza meg, beleértve a daru kialakítását, a felhasznált anyagokat, a terhelés típusát és a telephely sajátos környezeti feltételeit.
A hasznos teher kulcsfontosságú szempontja az emelési műveletek hatékonyságának optimalizálásában betöltött szerepe is. A darukezelők és tervezők a hasznos teher pontos ismeretében biztosíthatják, hogy a daru mindig a biztonságos működési határain belül működjön, ami nemcsak a biztonságot növeli, hanem a daru élettartamát is meghosszabbítja. A megbízható rakományinformációk lehetővé teszik az emelési folyamatok pontos megtervezését és az erőforrások optimális felhasználását is, ami növeli a termelékenységet és csökkenti a költségeket.
A Hasznos Teher és a Névleges Terhelés közötti különbség
A hasznos teher és a névleges terhelés kifejezések központi szerepet töltenek be a darurendszerekben, és gyakran zavart okoznak. E két fogalom világos megértése döntő fontosságú a daruk biztonságos és hatékony használatához.
- Névleges terhelés: más néven „kapacitás”, arra a maximális terhelésre utal, amelyet egy daru ideális körülmények között fel tud emelni. Ezt az értéket a gyártó határozza meg, és a daru szerkezeti képességeinek kiterjedt tesztelésén és elemzésén alapul.
- Hasznos teher: ezzel szemben azt a tényleges terhet írja le, amelyet a daru adott üzemi körülmények között biztonságosan meg tud emelni és mozgatni. A hasznos teher általában kisebb, mint a névleges terhelés, mert figyelembe veszi a valós működés során felmerülő további tényezőket, mint például az emelési szög, a sugár, a felemelendő teher típusa és alakja, valamint a környezeti feltételek, például a szélsebesség és a talajviszonyok.
Míg a névleges terhelés elméleti felső határt jelent, a hasznos teher gyakorlati és biztonságtudatos határt szab a kockázatok minimalizálása érdekében.
A Hasznos Teher Kiszámítása
A daru teherbírásának kiszámítása összetett folyamat, amely több tényezőt és konkrét műszaki paramétert is figyelembe vesz. Egy általánosan használt módszer a daru névleges terhelése és az emelési szög szorzatának kiszámítása, osztva a sugárral, amely a forgáspont és a teher vízszintes távolsága. A képlet a következőképpen egyszerűsíthető: hasznos teher = (névleges terhelés x emelési szög) / sugár.
Ez a matematikai megközelítés segít meghatározni egy pontos terhelési határértéket, amely valós üzemi körülmények között biztonságosan kezelhető. A számításba az alapfeltevésen túlmenően más biztonsági tényezőket is be kell vonni a lehetséges kockázatok minimalizálása érdekében. Ez magában foglalja az anyagkifáradás felmérését, a dinamikus terhelések elemzését és a környezeti hatások figyelembevételét. A rendszeres ellenőrzések és karbantartások szükségesek ahhoz is, hogy a daru összes mechanikai és szerkezeti alkatrésze kifogástalan állapotban legyen, és a számított hasznos teher megbízhatóan alátámasztható legyen.
Magyar Péter bejelenti a Tisza-kormány első minisztereit - ÉLŐ
A Hasznos Terhelést Befolyásoló Tényezők
A daru hasznos teherbírását különféle tényezők befolyásolják, amelyeket figyelembe kell venni az emelési műveletek tervezése és végrehajtása során:
- Emelési szög: Az emelési szög megváltoztatása a hasznos teher jelentős változását okozhatja.
- Sugár: A daru forgáspontja és a felemelt teher közötti vízszintes távolság. A nagyobb sugarak csökkentik a maximális hasznos terhet, mivel nagyobb áttételt hoznak létre, és ezért befolyásolhatják a daru stabilitását.
- Környezeti feltételek: Erős szél, szélsőséges hőmérséklet vagy egyenetlen talajviszonyok befolyásolhatják a daru teljesítményét, és ezáltal csökkenthetik a biztonságos hasznos terhet.
Technológiai Fejlesztések és Hasznos Teher
A technológiai fejlődés jelentős hatással van a darurendszerek hasznos terhelésére és hatékonyságára. Az olyan modern anyagok, mint a nagy szilárdságú ötvözetek és kompozitok, lehetővé teszik egyidejűleg könnyebb és erősebb daruk tervezését. Ezek az innovatív anyagok növelik az emelőképességet és javítják a hasznos teherbírást anélkül, hogy túlzottan növelnék a daru összsúlyát.
A fejlett vezérlőrendszerek és automatizálási technológiák a daruk teherbírását és hatékonyságát is forradalmasították. A számítógéppel támogatott felügyeleti rendszerek és érzékelők lehetővé teszik az emelési műveletek precíz, valós idejű vezérlését. Ezek a rendszerek folyamatosan figyelik a daru terhelését és stabilitását, és figyelmeztetik a kezelőt az esetleges túlterhelésekre vagy egyéb veszélyekre. Ez növeli a biztonságot, és a maximális hasznos teher megbízhatóan kihasználható.
Emellett a digitális ikrek és a szimuláción alapuló tervezési eszközök utat találtak a daruiparban. A daruk és működési körülményeik digitális modelljeinek létrehozásával a mérnökök különböző forgatókönyveket szimulálhatnak, és meghatározhatják a használathoz optimális konfigurációt. Ezek a technológiák segítenek maximalizálni a hasznos terhelést, miközben javítják a biztonságot és a hatékonyságot.
Hasznos Teher Információk az Archicadben
Mostanáig az Archicad helyiségek elsősorban a terek kategorizálására szolgáltak. Az Archicad 26-os verziójától kezdve a helyiségadatokból származtathatók a helyiség hasznos terhelési adatai is. Egy új paranccsal automatikusan generálhatók a hasznos terhek az Ön által az osztályozásokhoz hozzárendelt terhelési kategóriák alapján. Ha a modell változik, a hasznos terhek egyszerűen, egyetlen kattintással frissíthetők.
- A terhelési kategóriák határozzák meg a hasznos terhek értékeit. Az Archicad alapértelmezett terhelési kategóriákat kínál (az EN1991-1-1:2002 szabvány - Eurocode 1: A tartószerkezeteket érő hatások - 1-1. rész alapján).
- Ellenőrizze a kapott felületi terheket 3D-ben. Szükség szerint új hasznos terhek hozhatók létre, illetve a meglévők frissíthetők és törölhetők a modellben.
A Hasznos Teher Biztonsági Szempontjai
A daru rakományával kapcsolatos biztonsági intézkedések és előírások betartása elengedhetetlen a balesetek és károk elkerülése érdekében. Az egyik legfontosabb előírás a maximálisan megengedett hasznos teher pontos ismerete és betartása, amelyet darukonként egyedileg határoznak meg. Ezt a hasznos terhet semmilyen körülmények között nem szabad túllépni, mert ez veszélyeztetheti a daru szerkezeti integritását, és súlyos balesetekhez vezethet.
A hasznos teher túllépésének elkerülése érdekében gondosan ügyelni kell a gyártó által biztosított terhelési diagramokra és táblázatokra. Ezek a dokumentumok pontos információkat adnak a különböző emelési szögektől és kiemelkedésektől függő maximális terhelésekről. Ezen túlmenően, minden kezelőnek és felelős félnek rendszeres képzésben kell részesülnie annak biztosítása érdekében, hogy ismerje darujának konkrét részleteit és korlátait.
Egy másik kritikus biztonsági szempont a terhelés folyamatos nyomon követése üzem közben. A modern daruk gyakran terhelésfigyelő rendszerekkel vannak felszerelve, amelyek valós időben tájékoztatják a kezelőt az aktuális terhelésről, és figyelmeztetnek a hasznos teherhatár elérésekor. Ezek a rendszerek jelentősen hozzájárulnak a biztonsághoz azáltal, hogy lehetővé teszik a pontos irányítást és minimalizálják az emberi hibákat.
Magyar Péter bejelenti a Tisza-kormány első minisztereit - ÉLŐ
A Rakomány Karbantartása és Tesztelése
A rendszeres karbantartási és tesztelési eljárások elengedhetetlenek a daru teherbírásának biztosításához és teljesítményének fenntartásához. Az alapvető karbantartási intézkedések közé tartozik az összes tartóelem, például kötelek, horgok és mechanikus csatlakozások kopás, repedések vagy egyéb sérülések ellenőrzése. Az ilyen ellenőrzéseket a daru használatának gyakoriságától és intenzitásától függően rendszeres időközönként el kell végezni.
A mechanikai ellenőrzés mellett az elektronikus rendszerek karbantartása is fontos. Ez magában foglalja a terhelésfigyelő rendszerek, érzékelők és vezérlőegységek ellenőrzését és kalibrálását a megfelelő működés és a pontos leolvasás biztosítása érdekében. Ezeknek a rendszereknek bármilyen eltérése vagy meghibásodása helytelen terhelési információkhoz vezethet, és ezzel veszélyeztetheti a biztonságot.
A daru teherbírását igazoló tesztek szintén a karbantartási eljárások lényeges részét képezik. Ez magában foglalja a daru maximális hasznos teherbírásának tesztelését ellenőrzött körülmények között, hogy megbizonyosodjon arról, hogy biztonságosan fel tudja emelni és mozgatni ezt a terhet. Ezeket a teszteket képzett szakembereknek kell elvégezniük és dokumentálniuk a biztonsági előírások betartásának bizonyítása érdekében.
A Hasznos Teher Hatása a Műveletekre
A hasznos teher közvetlen hatással van a napi működésre és a darurendszerek hatékonyságára. A hasznos teher pontos ismerete lehetővé teszi a tervezők és a darukezelők számára az emelési műveletek hatékony tervezését és az erőforrások optimális kihasználását. Ez gördülékenyebb működést eredményez, és csökkenti az állásidőt, mivel a terhek biztonságosan és a meghatározott határokon belül kezelhetők.
A hasznos teher optimalizálása is segít meghosszabbítani a daru élettartamát. A megengedett maximális terhelés fenntartásával a tartóelemek kopása minimálisra csökken, így csökken a gyakori javítások és az alkatrészek cseréjének szükségessége. Ez magasabb daru rendelkezésre állást eredményez, és csökkenti az üzemeltetési költségeket.
Emellett a hasznos teher jelentősen befolyásolja a projektek tervezését és megvalósítását. A pontos számítás és a hasznos teher betartása biztosítja, hogy az emelési műveletek biztonságosak és hatékonyak legyenek, növelve a termelékenységet és csökkentve a balesetek kockázatát. Ez hozzájárul a nagyobb hatékonysághoz és biztonsághoz az építkezésen, és biztosítja, hogy a projekteket időben és a költségvetésen belül lehessen befejezni.
Hasznos Teher Információk a Hídtervezésben
Magyarországon az Útügyi Műszaki Előírások (e-ÚT) műszaki előírás alapján történik a hídszerkezetek tervezése, amely legfrissebb - jelenleg is hatályos - kiadása 2011-ben jelent meg. Várhatóan 2024-ben jelenik meg az új műszaki előírás, amely már Eurocode alapú lesz. Az erőtani számítás alapjaival (alapelvek, terhek és követelmények) foglalkozó, a hídszerkezetek tervezését alapjaiban meghatározó kötet tervezete a hidak forgalmi teherszintjét nagymértékben megemelné.
Az Európai Unióhoz való csatlakozással hazánk kötelezettséget vállalt arra, hogy bevezeti az Eurocode szabványokat és kivezeti az ezekkel ellentétes nemzeti szabványokat. Az Eurocode négyféle hasznos közúti tehermodellt ad meg (LM1, LM2, LM3 és LM4). Az LM1 tehermodellnél a kocsipályát forgalmi sávokra kell osztani és forgalmi sávonként kell alkalmazni egy ikertengely koncentrált terhet és ezzel egyidejű megoszló terhet.
A Nemzeti Szabályozás és az Eurocode Harmonizáció
Az Eurocode harmonizáció kapcsán az LM1-LM4 tehermodell alkalmazása válik szükségessé Magyarországon. Azonban a tehermodell paraméterezése nemzeti hatáskör, így a pontos terhelés meghatározását minden ország maga végezheti el. A magyarországi közúti hídállomány az országos és helyi úthálózatok része. A hidak forgalmi terhelését a teljes hálózat terhelése vonatkozásában (a hidat, mint az úthálózat részét tekintve) kell vizsgálni.

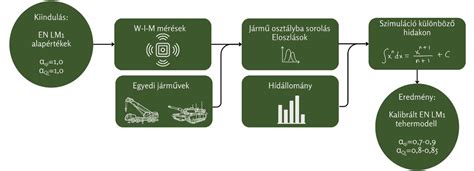

Az MSZ EN 1991-2 4.3.2 (3) lehetőséget is biztosít arra, hogy a valós forgalmi terhek intenzitását terhelési osztályba sorolási tényezőkkel - vagyis a helyi, nemzeti sajátságok - figyelembevételével tegyük meg. Az Eurocode megjegyzésben megfogalmazott ajánlása: αQi≥0,8 és i≥2 esetén αqi≥1 (maradék töredéksáv kivételével).
Teherosztályok és α-tényezők az Eurocode Nemzeti Mellékleteiben
Az európai országokban - köztük az EU-tagállamokban - a szabvány különböző értékű αQi és αqi tényezőket fogadtak el, így gyakorlatilag lehetetlen egy Európa-szerte ágazó transzeurópai közlekedési hálózat kiépítése azonos biztonsági szinten. Az alábbi táblázatban bemutatunk néhány példát az Eurocode LM1 tehermodell α-tényezőire különböző országokban:
| Ország | Terhelési Osztály | αQi (ikertengely) | αqi (megoszló terhelés) |
|---|---|---|---|
| MSZ EN 1991-2:2010 NA (I. terhelési osztály) | I. | 0,8 | 0,9 - 1,1 |
| MSZ EN 1991-2:2010 NA (II. terhelési osztály) | II. | 0,6 | 0,6 - 0,8 |
| STN EN 1991-2:2006 NA (Szlovák, I-II-III.) | I. | 0,8 | 1,0 |
| STN EN 1991-2:2006 NA (Szlovák, I-II-III.) | II. | 0,7 | 0,7 |
| STN EN 1991-2:2006 NA (Szlovák, I-II-III.) | III. | 0,5 | 0,5 |
| SRPS EN 1991-2:2012 NA (Szerb, I.) | I. | 0,8 | 1,0 |
| SRPS EN 1991-2:2012 NA (Szerb, II.) | II. | 0,7 | 0,7 |
| Németország (DIN) | - | 0,8 - 1,0 | 1,2 - 6,0 (sávonként) |
| Ausztria | - | Magasabb értékek | Magasabb értékek |
Érdekes kivétel ezek közül a német és osztrák gyakorlat, ahol jelentősen növelt értékeket vesznek figyelembe a megoszló teher felvétele esetében (pl. 1. sáv 9 kN/m² helyett 12 kN/m², míg a 2. sávnál 2,5 kN/m² helyett 6 kN/m²). Összességében kijelenthető, hogy az MSZ EN 1991-2 NA által reprezentált I. terhelési osztály koncentrált terhe esetén a 36/2017 (IX.18) NFM rendelet által meghatározott tengelyterhelési értékek összhangban vannak.
A Valós Forgalmi Adatok Jelentősége
Magyarországon a határátkelőkön áthaladó tehergépjármű forgalom hiteles mérésének igen nagy múltja van. Az első hivatalos ellenőrzést 1974-ben (!) végezték a gyulai határátkelőn. Évtizedek során a rendszer folyamatosan bővült és a határállomásokra telepített mérlegállomások az egyik leghatásosabb úthálózatvédelmi eszköznek bizonyultak. A schengeni külső határokon mind a belépő, mind a kilépő teherforgalom mérlegelése folyamatos és minden teherforgalomra megnyitott határátkelőhelyre kiterjed.
A határállomások mérlegállomásainak hitelesített mérési adatsorai évtizedekre visszamenően tartalmazzák az áthaladt járművek tengelysúly, tengelytáv és egyéb járulékos adatait, sokmilliós mérésszámban (kb. 4 millió mérés évente). A telepített mérlegállomások előnye, hogy nemcsak pontszerű mintavételt adnak, hanem hálózatot alkotnak. A TSM rendszer egy olyan összetett mérési hálózat, amely képes a járművek össztömegét és tengelyterhelését azok megállítása nélkül, menet közben lemérni és meghatározni a mért értékek jogszabályoknak való megfelelőségét. Ez a központi informatikai rendszer az áthaladást követően a rendszám és a mérési eredmények, valamint a különböző szakrendszerekből származó adatok összevetése alapján megállapítja, hogy az adott jármű össztömege és tengelyterhelése megfelelt-e a jogszabályoknak.
Az MK mérlegállomás és TSM rendszer lévén Magyarországon több évre visszamenő, részletes adatsorok állnak rendelkezésre. Az adatok tartalmazzák a tengelyterheléseket, tengelyelrendezéseket, időbeli, térbeli eloszlásukat. Tehát a hidak forgalmi terhelésének intenzitásának megállapításával lehetőségünk van adatvezérelt előírások megalkotására.
A Jövőbeni Teherforgalmi Trendek
A forgalom - mind az intenzitás, mind a volumen - az elmúlt évtizedekben nagymértékben változott. Egyre gyakrabban merül fel nagyobb össztömegű járművek bevezetésének kérdése. E törekvés irányába hatnak a gazdaságossági szempontok, elsősorban a fajlagosan kisebb élőmunka (járművezető), másodsorban a kedvezőbb üzemanyag költség. Egyre gyakrabban hangoztatott érv a kedvezőbb karbon-lábnyom, ami a nagyobb járművekkel elérhető. Számos európai ország saját hatáskörben engedélyezte a nagyobb össztömegű járművek általános közlekedését. Különböző országokban találkozhatunk 45, 50, 60 tonnás szerelvényekkel is.
A megnövekedett teherintenzitásra tehát megalapozottan lehet számítani, azonban fontos megjegyezni, hogy a tömeg növekedésével a tengelyszám és a teherszállító járművek hossza is megnövekedett. A 60 tonnás kamionok 8 tengellyel és 25,25 méter hosszal rendelkeznek.
Javasoljuk, hogy az Építési és Közlekedési Minisztérium stratégiai céljai, az MK mérlegállomás és TSM rendszer statisztikai feldolgozása, valamint a kiadott útvonalengedélyek alapján kerüljenek meghatározásra azok a Magyarországi útszakaszok, melyeken LM3 teher (kategória megjelölésével) figyelembevétele javasolható. Az LM3 tehermodellben 600-3600 kN össztömegű járművek is figyelembe veendők.
