Eurocode 8 Terhelési Tényezők Magyarországon: Navigálás a Szeizmikus Tervezésben

A modern építőiparban a biztonság és a tartósság alapkövetelmény. A szerkezetek tervezése során a mérnököknek számos bizonytalansági tényezővel kell számolniuk, a terhek és hatások pontos meghatározásától kezdve a felhasznált anyagok tulajdonságaiig. E komplex kihívásokra ad választ az Eurocode szabványrendszer, amely egységes, harmonizált keretet biztosít az épületszerkezetek tervezéséhez Európa-szerte. Az Eurocode-ok bevezetése paradigmaváltást jelentett a mérnöki gondolkodásban. A korábbi nemzeti szabványok helyett egy egységes, valószínűségi alapú biztonsági koncepcióra épülő rendszer lépett életbe, amely nemcsak a szerkezetek teherbírását, hanem a használhatósági követelményeket is szigorúan szabályozza.

Az MSZT/MB 119 „Teherhordó szerkezetek erőtani tervezése” műszaki bizottság szakterületéhez tartozó, korábban jóváhagyó közleménnyel bevezetett európai szabványok közül elkészült az MSZ EN 1998-1 Eurocode 8: Tartószerkezetek tervezése földrengésre. 1. rész: Általános szabályok, szeizmikus hatások és az épületekre vonatkozó szabályok magyar változatának és nemzeti mellékletének javaslata, melyet a 119/8 szakbizottság megtárgyalt.

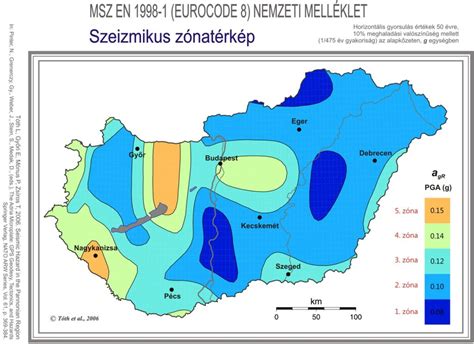

Az EU tagországaként Magyarországon is érvényben van az Unió egységes földrengés szabványa az Eurocode-8 (MSZ EN 1998-1). Ez a szabvány egységes tervezési metodikát ír elő az Unió egész területén. Röviden úgy lehetne a követelményeket összefoglalni, hogy minden építményt úgy kell tervezni, hogy az élettartama (általában 50 év) alatt 10% valószínűséggel előforduló földrengést komolyabb szerkezeti károsodás, összeomlás nélkül kibírjon.

A Földrengések Természete és Magyarországi Jelentősége

Dr. Földünk egy aktív, élő bolygó, amelynek forró belsejében zajló nagymértékű anyagáramlások hozzák létre a földrengéseket és a vulkánkitöréseket is. Valójában állandóan reng a Föld, mert a kisenergiájú rengések száma évente több mint 1 millió. A rengés energiáját az egyszerűség kedvéért egy a méretre jellemző számmal, a magnitúdóval adjuk meg. A magnitúdó egyszerűen átszámítható fizikai energiaegységbe (Joule) és így jól összehasonlítható más természetes (vulkánkitörés, tornádó), vagy ember által előidézett katasztrófa (atombomba robbantások) során felszabaduló energiával. A földrengések száma drasztikusan csökken a méret növekedésével. Például 6-os magnitúdójú (közepes energiájú) földrengésből évente már csak kb. 200 pattan ki, míg igazán nagy (M=8) földrengésből átlagosan 3 fordul elő évente.

Magyarország tágabb környezetének, Európa déli részének nagytektonikáját az Afrikai- és az Európai lemez ütközése határozza meg. Fontos azonban tudni, hogy az Afrikai-lemez szegélye nem azonos a Földközi-tenger déli szélével, hanem azon túlmegy és annak részét képezi az Adriai-tenger alatt húzódó merev blokk is, amit Adriai-tüskének nevezünk. Ennek északias irányú mozgása és egyúttal óramutató járásával ellenkező irányú forgása határozza meg az Apenninek, az Alpok, a Dinaridák és a Kárpátok hegységíve által körülölelt Pannon-medence aktív tektonikai folyamatait, s ezúton földrengés tevékenységét is. Azt a Föld mélyében lévő pontot, ahol a kőzet törése megindul, hipocentrumnak vagy fészeknek nevezik. A földrengés fészke fölött a Föld felszínén elhelyezkedő pont az epicentrum. A hipocentrum és az epicentrum távolsága a fészekmélység.

A földrengések felszíni hatásának jellemzésére a XIX. század második felétől használják az úgynevezett intenzitás skálát, melyek közül egyik legelterjedtebb az olasz földrengéskutató, Giuseppe Mercalli által bevezetett skála, illetve ennek újabb változatai. Az Európában elfogadott 12 fokozatú EMS (European Macroseismic Scale) skála is ennek továbbfejlesztett változata. Az intenzitás skála fokozatai a földrengésnek az emberekre, az épített környezetre, illetve a természeti környezetre gyakorolt hatását írják le. Az I. fokozat az ember által nem érezhető rengést jellemzi, a II-IV. fokozatúakat, több ember már érzi. Az épületsérülések az V. fokozattól jelennek meg, a X-XII. fokozat a teljes pusztulást jelzi.

A földrengés erősségének műszeres megfigyelésén alapuló mérőszám a magnitúdó, vagy más szóval méret. A magnitúdót először Charles F. Richter amerikai szeizmológus 1935-ben a kaliforniai földrengések jellemzésére használta. A magnitúdó a földrengéskor a fészekben felszabaduló energiával arányos: egy magnitúdó fokozat növekedés mintegy 32-szeres energianövekedést jelent. Az eddig megfigyelt legnagyobb rengés magnitúdója 9,5 volt (Chile, 1960). A magnitúdót a regisztrált szeizmogramból, az epicentrum távolságának ismeretében, a hullám amplitúdója alapján lehet meghatározni. Attól függően, hogy a szeizmogram melyik hullámcsomagja alapján történik a számítás, különböző magnitúdóról beszélhetünk (Mb - térhullám magnitúdó, Ms - felületi hullám magnitúdó, Ml - lokális vagy Richter magnitúdó, Mw - momentum magnitúdó), melyek kissé, néhány tized értékben eltérhetnek egymástól.

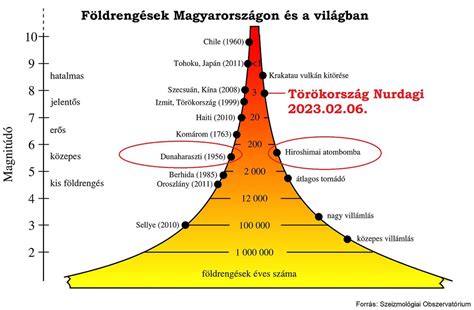

Magyarország területén évente 100-120 kisebb, mint 2,5 magnitúdójú földrengést regisztrálunk az érzékeny szeizmológiai hálózat segítségével. Ezek nagy része nem éri el az érezhetőség határát. A nagyobbak ritkábban, de jellemző visszatérési idővel fordulnak elő. Az ország területén évente négy-öt 2,5-3 magnitúdójú, az epicentrum környékén már jól érezhető, de károkat még nem okozó földrengésre kell számítani.

Az első ismert földrengés Magyarország területén, melyről feljegyzés maradt fenn, 456. szeptember 7-én Savariában, a mai Szombathely környékén volt. A földrengés keletkezési helyét nem tudjuk pontosan rekonstruálni, de valószínű fészke Szombathelytől 35 km-re, északnyugatra tehető. A leírások alapján rekonstruálható a rengés nagysága. Ismereteink szerint az egyik legnagyobb, a mai Magyarország területén kipattant földrengés Komáromban keletkezett Mária Terézia uralkodása idején, 1763. június 28-án, magnitúdója 6,3 érték körülire becsülhető. A földrengés során a város harmada elpusztult, több mint hatvanan meghaltak, sok volt a sebesült. Komáromtól a Balaton északi végéig húzódó terület szeizmikusan jelenleg is az ország egyik legaktívabb területe. Az ország keleti részén, a jelenlegi magyar-román határ közelében található az érmelléki szeizmikus terület, melynek aktivitása 1829-től ismert. Az 1834. október 15-én kipattant földrengés epicentrális intenzitását a kárleírások újraértékelése alapján a legújabb kutatások az EMS skálán 9 fokra becsülik. A rengés fészekmélysége 23-28 km, a magnitúdója pedig 6,5-6,6 körüli volt. Szintén a Komáromtól a Balaton északi végéig húzódó területhez köthető a 200 éve, 1810. január 14-én Mór környezetében kipattant, az egyik legjelentősebb károkat okozó magyarországi földrengés is. A Vértes és Bakony közé kapcsolódik az a törésvonal, melyen az 5,5 magnitúdójú földrengés keletkezett. A nagy rengést közel ezer kisebb utórengés követte.

Általánosan elfogadott vélemény a földrengéskutatók körében, hogy a földrengések előrejelzése ma még nem lehetséges. Sokat tudunk a földrengések keletkezéssel mechanizmusáról, elég jól ismerjük azokat a folyamatokat, amelyek a földrengéseket kiváltják, sok adatunk van arról, hogy a Föld különböző területén mekkora földrengés milyen gyakorisággal keletkezik. Nem tudjuk azonban előre jelezni a földrengések kipattanási idejét, és a belátható jövőben nincs is sok remény ennek megoldására. Lehetőség van azonban a földrengésveszély valószínűségi alapú meghatározására, vagyis annak kiszámítására, hogy valamely területen megadott méretű talajrázkódás adott időszak alatt milyen valószínűséggel várható. Ilyen módon - bár a földrengést elhárítani nem lehet - a földrengés veszély ismeretében, előzetes felkészüléssel a földrengés által okozott károk és veszteségek csökkenthetők. A legfontosabb ilyen felkészülés az, hogy földrengésnek kitett területeken úgy kell építkezni, hogy az építmények nagyobb károsodás nélkül kibírják az ott bekövetkező földrengéseket. Azon országokban, ahol az effajta prevenciót hosszabb ideje alkalmazzák (pl. Japán, USA), lényegesen csökkentek a földrengések okozta károk, tízezres nagyságrendű áldozatok inkább a szegénységük, vagy más okok miatt erre nem figyelő országokban fordulnak elő.

Az Eurocode 8 és a Nemzeti Melléklet Hatásai

Az MSZ EN 1998 nemzeti kiegészítése felkorbácsolta a magyar statikus társadalom kedélyeit. A nemzeti kiegészítés készítői nem adtak elemzést a javasolt szabvány bevezetésének következményeiről. A romániai szerkezet építéseink adnak némi támpontot. A megadott értékek a temesvári értékekhez hasonlóak pl. Budapest területére. Temesváron a földrengés veszély figyelembe vétele mintegy 25%-kal drágította meg az egyébként ugyanolyan funkcionális paraméterekkel épített budaörsi raktár költségét. A KIKA bukaresti áruház esetében a költség növekedés már ca. 40%. Durva becslésünk szerint, ha a javasolt nemzeti kiegészítés paraméterei kerülnek be a magyar nemzeti szabványok közé, akkor 2010 április 1-től az egységes EUROCODE-ra áttéréssel a magyarországi tartószerkezet építés költsége minimum 25%-kal emelkedne, óvatos becsléssel. Az egy évben Magyarországon megépített tartószerkezetek költsége 400 - 500 milliárd Ft értékűre tehető, 25% költség emelkedés ca. 100 milliárd Ft többletköltséget eredményezne. Természetesen tudjuk, milyen károkkal járhatna egy nagy erejű földrengés, de erősen megkérdőjelezhető, ténylegesen szükséges-e ilyen mértékben eltéríteni szerkezetépítésünket a jövőben? Miközben útjainkon évente mintegy 1500 ember hal meg, az összes történelmi időkben ismert, a jelenlegi Magyarország területén földrengéssel kapcsolatos halálesetek száma 100 fő alatt van, és ezen esetekben is feltételezhetően az egyébként is nagyon rossz állapotú épületek omlottak csak össze.

Még a költségeknél is nagyobb probléma a hazai földrengés veszélyre tervezés majdnem teljes hiánya. Az egyetemeken, főiskolákon még jelenleg is hiányzik a földrengés veszélyre méretezés, tervezés. A 2010 ápr. 1-i Eurocode szabványokra átállásra felkészületlen a magyar statikus társadalom. Ilyen körülmények között talán szerencsésebb lenne az országot három zónára osztani, 0,6; 0,8; 0,10 g talajgyorsulási értékekkel, valahol az osztrák előíráshoz hasonlóan.

A MABESZ Magyar Betonelemgyártó Szövetség tagvállalatai elemezték a véleményezésre megküldött MAGYAR SZABVÁNY MSZ EN 1998-1 Eurocode 8: Tartószerkezetek tervezése földrengésre 1. rész: Általános szabályok, szeizmikus hatások és az épületekre vonatkozó szabályok. Tekintettel arra, hogy a magyar tervező társadalom előtt az itt leírt fogalmak, részletek szinte teljesen ismeretlenek, még az egyetemen sincs meg az anyag oktatása, a 317 oldaltól kezdődő NA nemzeti mellékletben feltüntetett adatok számításba vétele esetén a magyar szerkezettervezés alapjaiban változna meg.

Az Eurocode Rendszer Alapelvei és Alkalmazása

A tervezés során a terhek és hatások pontos azonosítása és kvantifikálása az első és legfontosabb lépés. Ezek lehetnek állandóak, mint például a szerkezet önsúlya, vagy változóak, mint a hasznos teher, a hó, a szél, esetleg rendkívüli eseményekhez kapcsolódóak, mint a földrengés vagy a tűz.

Az Eurocode szabványrendszer (EN 1990-től EN 1999-ig) az építési termékekre vonatkozó harmonizált műszaki előírások részét képezi, és alapvető fontosságú az építőmérnöki tervezésben. Célja a szerkezeti tervezés egységesítése és a műszaki akadályok felszámolása az Európai Gazdasági Térségen belül. A rendszer gerincét az EN 1990, azaz a „Szerkezettervezés alapjai” szabvány adja, amely meghatározza az összes többi Eurocode alapelveit és alkalmazási szabályait. Ez a szabvány lefekteti a biztonságra, a használhatóságra és a tartósságra vonatkozó általános követelményeket, bemutatja a terhek és hatások osztályozását, a határállapotok fogalmát, valamint a terhek és anyagjellemzők parciális biztonsági tényezőinek alkalmazását. A többi Eurocode (EN 1991-től EN 1999-ig) specifikus területeket fed le: az EN 1991 a terhekről, az EN 1992 a beton-, az EN 1993 az acél-, az EN 1994 az acél-beton hibrid-, az EN 1995 a fa-, az EN 1996 a falazott-, az EN 1997 a geotechnikai-, az EN 1998 a földrengésálló-, és az EN 1999 az alumíniumszerkezetek tervezésével foglalkozik.

Az EN 1990 a szerkezettervezés filozófiai és metodológiai alapjait rögzíti, bevezetve a megbízhatósági koncepciót. Ez a koncepció azon az elven alapul, hogy a szerkezeteknek képesnek kell lenniük funkciójuk betöltésére a tervezett élettartamuk során, elfogadható valószínűséggel, káros túlterhelés vagy meghibásodás nélkül. A tervezési folyamat során különböző tervezési helyzeteket kell figyelembe venni: az állandó (permanens), az ideiglenes (átmeneti), a rendkívüli (baleseti) és a földrengési helyzeteket. Mindegyik helyzethez más-más teherkombinációk és biztonsági tényezők tartoznak, tükrözve az adott helyzet kockázati szintjét.

A megbízhatóság elérése érdekében az EN 1990 bevezeti a határállapotok fogalmát. A határállapotok olyan állapotok, amelyeket a szerkezet nem haladhat meg a tervezett élettartama során. Két fő kategóriába sorolhatók: a teherbírási határállapotok (Ultimate Limit States, ULS) és a használhatósági határállapotok (Serviceability Limit States, SLS). A szabvány bemutatja a parciális biztonsági tényezők alkalmazásának elvét is. Ezek a tényezők a terhek jellemző értékeit növelik, illetve az anyagjellemzők jellemző értékeit csökkentik, hogy figyelembe vegyék a bizonytalanságokat és biztosítsák a megfelelő biztonsági szintet.

Teherbírási Határállapotok (ULS)

A szerkezettervezés során két alapvető határállapotot kell ellenőrizni, hogy a szerkezet biztonságos és funkcionális legyen a teljes élettartama alatt. A teherbírási határállapotok olyan kritikus állapotokat jelölnek, amelyek elérése esetén a szerkezet vagy annak egy része összeomolhat, súlyos károsodást szenvedhet, vagy stabilitását veszítheti. Az ULS ellenőrzések célja, hogy megakadályozzák a szerkezetek teljes vagy részleges meghibásodását, ezáltal biztosítva az emberi élet és vagyon védelmét.

• Geotechnikai teherbírási határérték túllépése (GEO): A talaj teherbírásának túllépése, ami az alapozás meghibásodásához vezethet.

Az ULS ellenőrzések során a terhek tervezési értékeit (jellemző értékek szorozva parciális biztonsági tényezőkkel) és az anyagok tervezési szilárdságait (jellemző értékek osztva parciális biztonsági tényezőkkel) használják.

Használhatósági Határállapotok (SLS)

A használhatósági határállapotok olyan állapotokat írnak le, amelyek bár nem veszélyeztetik közvetlenül a szerkezet biztonságát, de rontják annak funkcióját, esztétikáját, vagy kényelmetlenséget okoznak a használók számára. Az SLS ellenőrzések célja, hogy a szerkezet a tervezett élettartama során rendeltetésszerűen működjön, és megfeleljen a felhasználók elvárásainak.

• Alaktartás (DEFL): Túlzott elmozdulások, alakváltozások, mint például a gerendák lehajlása.
• Károsodások (DAMAGE): Nem-szerkezeti elemek (pl. falak, burkolatok) károsodása.

Az SLS ellenőrzések során általában a terhek jellemző értékeit vagy azok kombinált értékeit használják, a parciális biztonsági tényezők nélkül vagy azok jelentősen csökkentett értékével.

Terhek és Hatások Az Eurocode Rendszerben

Az Eurocode rendszerben a terhek és hatások részletes besorolása és meghatározása az EN 1991 szabványsorozatban található meg. Ez a szabvány lefekteti azokat az alapelveket és szabályokat, amelyek alapján a szerkezetekre ható összes releváns terhelést azonosítani, kvantifikálni és kombinálni kell.

Állandó Terhek (G)

Az állandó terhek a szerkezet azon részei, amelyek a tervezett élettartama során változatlanul vagy csak elhanyagolható mértékben változó nagysággal hatnak.

• Önsúly: Ez a szerkezeti elemek (beton, acél, fa, falazat) és a nem teherhordó elemek (válaszfalak, burkolatok, szigetelések, gépészeti berendezések) saját súlya.
• Talajnyomás: Az épület körüli talaj súlya és az általa kifejtett nyomás az alagsori falakra vagy alapokra.

Az állandó terhek pontos meghatározása a szerkezettervezés alapja.

Változó Terhek (Q)

A változó terhek olyan terhelések, amelyek nagysága, eloszlása vagy elhelyezkedése jelentősen ingadozhat a szerkezet tervezett élettartama során.

• Hasznos teher: Az épület rendeltetésének és a használat intenzitásának megfelelően kell kiválasztani.
• Hóteher: A tetőfelületekre ható hó súlya.
• Szélteher: Az épületek és szerkezetek külső felületére ható szélnyomás és szívás.
• Víznyomás: Talajvíz vagy felszíni víz nyomása az alagsori falakra és alapokra.

Rendkívüli Terhek (A)

A rendkívüli terhek olyan eseményekhez kapcsolódó terhelések, amelyek rendkívül ritkán fordulnak elő a szerkezet tervezett élettartama során, de ha bekövetkeznek, súlyos károkat okozhatnak.

• Tűz: A tűz okozta magas hőmérséklet jelentősen csökkenti az anyagok szilárdságát és merevségét.
• Robbanás: Gázrobbanás vagy egyéb robbanásos események okozta nyomáshullám.
• Földrengésterhelés (AE): A szerkezetekre ható dinamikus erőket jelenti a szeizmikus események során.

Teherkombinációk és Biztonsági Tényezők

A szerkezettervezés egyik legfontosabb és legösszetettebb lépése a terhek kombinálása. Ritkán fordul elő, hogy egy szerkezetre csak egyféle teher hatna. A valóságban számos állandó és változó teher egyidejűleg fejti ki hatását, és ezeknek a terheknek a legkedvezőtlenebb kombinációját kell figyelembe venni a biztonságos méretezéshez.

A parciális biztonsági tényezők (\(\gamma\)) az Eurocode tervezési filozófiájának kulcsfontosságú elemei. Ezek a tényezők a terhek jellemző értékeit növelik (\(\gamma_F > 1\)), illetve az anyagjellemzők jellemző értékeit csökkentik (\(\gamma_M > 1\), így az anyagtervezési szilárdság \(f_d = f_k / \gamma_M\)). A parciális biztonsági tényezők értékeit az EN 1990 és a specifikus anyag-Eurocode-ok (pl. EN 1992 betonra, EN 1993 acélra) határozzák meg.

A kombinációs tényezők (ψ) az Eurocode másik kulcsfontosságú elemei, amelyek a változó terhek egyidejű fellépésének valószínűségét fejezik ki. A ψ tényezők csökkentik a változó terhek jellemző értékét a kombinációkban, attól függően, hogy milyen gyakran és milyen intenzitással várható azok egyidejű fellépése.

Teherbírási Határállapotok (ULS) Kombinációi

A teherbírási határállapotok (ULS) ellenőrzése során a szerkezetnek a legkedvezőtlenebb, de még reális terhelési helyzetekre is biztonságosnak kell lennie.

1. \( \sum_{i \ge 1} \gamma_{F,i} G_{k,i} + \gamma_{Q,1} Q_{k,1} + \sum_{j \ge 1} \psi_{0,j} \gamma_{Q,j} Q_{k,j} \) : Ez a leggyakoribb kombináció, amelyet az állandó és változó tervezési helyzetekre alkalmaznak.
2. \( A_d \) : Ez a kombináció rendkívüli események (pl. tűz, ütközés) esetén alkalmazandó.

Használhatósági Határállapotok (SLS) Kombinációi

A használhatósági határállapotok (SLS) ellenőrzése során a szerkezetnek funkcionálisnak és kényelmesnek kell lennie a mindennapi használat során.

1. \( \sum_{i \ge 1} G_{k,i} + \psi_{0,1} Q_{k,1} + \sum_{j \ge 1} \psi_{0,j} Q_{k,j} \) : Ezt a kombinációt rövid távú használhatósági ellenőrzésekre alkalmazzák.
2. \( \sum_{i \ge 1} G_{k,i} + \psi_{1,1} Q_{k,1} + \sum_{j \ge 1} \psi_{2,j} Q_{k,j} \) : Ezt a kombinációt gyakran előforduló terhelési helyzetekre alkalmazzák.
3. \( \sum_{i \ge 1} G_{k,i} + \psi_{2,1} Q_{k,1} \) : Ezt a kombinációt hosszú távú hatásokra alkalmazzák.

A megfelelő kombinációk kiválasztása és alkalmazása kritikus a biztonságos és gazdaságos tervezéshez.
