Teherszállító Repülőgépek: Átfogó Áttekintés

A teherszállító repülőgépek a modern logisztika és a globális kereskedelem kulcsfontosságú elemei. Ezek a speciálisan kialakított légi járművek lehetővé teszik a nagy mennyiségű áru gyors és hatékony szállítását a világ bármely pontjára, legyen szó sürgős szállítmányokról, nem szabványos méretű rakományokról, vagy hőmérséklet-szabályozott termékekről.

A Teherszállító Repülőgépek Fejlődése és Története

A teherszállító repülőgép az utasszállító repülőgépből fejlődött ki, általánosságban véve a gyors szállítást igénylő, nagy (harc)értékű áruk mozgatására használják. Kezdetben, az 1920-as évek elejétől a polgári utasszállító gépekből átalakított gépeket gyakran mostohább körülmények között, alacsonyabb ellátási szinten kiépített repülőterekről kellett üzemeltetni. Ezek a gépek még főként az utasszállítást kiegészítő csomagszállítók voltak, később a 30-as évek elejétől, a megfelelő típusok kifejlesztésével váltak igazán teheráru-szállítókká.

A 20. század háborúiban, főleg a második világháború előtt és annak elején nagy számban alkalmaztak civil teherszállító repülőgépeket, amik egyre nehezebben tudták ellátni a dinamikusan fejlődő harchelyzetek diktálta igényeket. Ezért a harctéri tapasztalatok alapján megfogalmazódtak a katonai teherszállító repülőgépek legfontosabb paraméterei, a velük szemben támasztott követelmények. Sebességük a világháború miatt rohamosan fejlődő motorok és hajtóművek következtében kétszeresére, háromszorosára, teheremelő képességük a sokszorosára nőtt, mint elődeiké. Ezeket a katonai teherszállító repülőgépeket a Föld minden pontján bevetették már.

A világháború után alkalmazni kezdett légcsavaros gázturbinákkal, és később a gázturbinás sugárhajtóművekkel mind sebességük, mind teheremelő képességeik megtöbbszöröződtek, ezzel különféle típusaik alakultak ki. Az 1950-es évek második felétől egyre jobban fejlődő civil légiszállítási iparág szükségessé tette, hogy az utasszállító gépekből áruszállító változatokat is kifejlesszenek. A korszerű repülőgépek moduláris felépítésű utastere akár egy órán belül átalakítható a teherszállításra alkalmas raktérré.

A Teherszállító Repülőgépek Jellemzői és Felépítése

A kereskedelmi repülőgépekkel, utasszállító repülőgépekkel vagy magánrepülőgépekkel ellentétben ezek a repülőgéptípusok nem rendelkeznek ülésekkel vagy utasforgalmi létesítményekkel. Ezeket a szállító repülőgépeket a világ minden táján használják mindenféle áru szállítására.

A Repülőgépszerkezet alapjai

A "sárkánynak" nevezzük a repülőgép szerkezetét. Azon eszközöket nevezzük légijárműnek, melyek a levegő reakció erejéből nyerik a felhajtóerőt.

• Merev-szárnyas repülőgép - a levegőnél nehezebb közlekedési eszköz, amely az atmoszférában halad, merev felületei és a levegő reakcióerejéből keletkező felhajtóerő segítségével a repülési magasság és irány megváltoztatására, illetve megtartására képes hajtómű segítségével vagy anélkül.
• Forgószárnyas repülőgép - ezen gép forgó felületek (forgószárny, rotor) segítségével állítják elő a felhajtóerőt, ezért képesek a lebegésre, illetve a helyből fel- és le-szállásra. Leggyakoribb típusa a meghajtott rotorral ellátott helikopter, de ide tartozik a nem meghajtott rotorral működő autogíró és a vegyes szerkezetű, hajtott légcsavaros és hajtott rotoros konvertiplán.

Főbb szerkezeti elemek

• Törzs - A repülőgép teste. A repülőgép középső, bizonyos felhasználási típusoknál legnagyobb keresztmetszetű szerkezeti eleme. A törzshöz kapcsolják a repülőgép többi szerkezeti elemeit. A törzs elemei a törzskeretek (törzsbordák), hosszmerevítők, a külső repülőgépburkolat, a csatlakozási (szárnyakhoz) berendezések, a fülkék és rakterek konstrukciós felépítményei. Nagy sebesség mellett fontos a kis ellenállás, amely növeli a repülőgép hatékonyságát és sebességét. Az orrban helyezik el az irányításhoz szükséges navigációs és irányító berendezések egy részét, a műszerek nagyrészét, továbbá a pilóta is itt foglal helyet.
• Farok - A gép hátsó része, amely hordozza a vízszintes és függőleges stabilizátorokat. A magassági kormánylap zsanérokon keresztül rögzítve van a vízszintes stabilizátorhoz.
• Magassági kormány - hinged surfaces on the horizontal part of the tail that swing up and down.
• Oldalkormány - függőleges, jobbra-balra mozgatható felülete a faroknak.
• Szárny - a vízszintes sík, mely a felhajtóerőt termeli. A szárny a sárkányszerkezet azon része, amelyen a felhajtóerő keletkezik. Fő jellemzője a fesztávolsága, karcsúsága, profilja, nyilazottsága (hátra, ill. előre).
• Csűrő - a szárny külső részén található fel-le mozgatható felületek.
• Ívelő lapok (Fékszárnyak) - lefele nyitható felületei a szárnynak, melyek a törzs és a csűrők között helyezkednek el. A fékszárny olyan mozgatható felület a repülőgép szárnyainak kilépő élein, amely kiengedési fokozataitól függően egyre jobban növeli a szárnyak felhajtóerejét. Ennek természetesen „ára” van, mivel a szárny légellenállása is annál jobban növekszik, minél jobban ki van engedve a hozzátartozó fékszárny, így csökkenti a repülési sebességet. A fékszárny kitérítésekor kezdetben a felhajtóerő-tényező nagymértékben, az ellenállás-tényező kismértékben növekszik. A kitérítés növekedésével az ellenállás-tényező egyre jobban növekszik a felhajtóerő-tényező pedig alig. A szárnyakon keletkező felhajtóerőt javítja a kiengedett fékszárny által megnövelt íveltség és az eközben nyert megnövekedett effektív szárnyfelület is. A fékszárny nem az egész kilépőél hosszában van kialakítva, hanem általában csak a géptörzshöz közel, a csűrőkormány mellett található szakaszon. Ezzel az volt a célja a tervezőknek, hogy a plusz emelőhatás minél rövidebb erőkaron hasson a repülőgéptörzsre, elkerülve ezzel a szárnyak felesleges terhelését az egyre vékonyodó külső részeken. A fékszárnyakat általában leszálláskor teljesen kiengedik - ez a repülőgép terhelésétől és az aktuális széltől is függ - ami elősegíti a gép nagyobb mértékű lassulását úgy, hogy a felhajtóerő elégséges marad ahhoz, hogy a gép ne adja le az orrát (az áramlás ne váljon le a szárnyakról, vagyis ne essen át). A repülőgép típusától, terhelésétől és a széltől függően felszálláskor is szokás a fékszárnyakat kis mértékben alkalmazni, hogy a relatíve alacsony sebességen történő talajtól való elszakadás pillanatában segítse a minél hatékonyabb emelkedést. Rövid vagy puha talajú pálya esetében különösen fontos a minél előbbi elemelkedés, ilyenkor a fékszárnyak mindig ki vannak engedve részlegesen (ez a felszállófokozat), hogy a szárnyak nagyobb felhajtóerőt biztosítsanak.
• Fülke - ahol a pilóta ül repülés közben.

Törzs elrendezések

• Egytörzsű repülőgép: Hagyományos repülőgépforma. A repülőgépmotorokat a törzsben, a szárnyon vagy a törzsön kívül is el lehet helyezni. Ha a hajtóművet törzsbe építik, az kedvező légellenállást eredményez. A törzs hátsó részén, kívül elhelyezett hajtómű kedvezőtlenül befolyásolja a terhelés megoszlását, de légellenállás szempontjából előnyösebb.
• Kéttörzsű repülőgép: A kéttörzsű megoldás előnyeit többnyire kétmotoros, kisebb repülőgépeken használják ki. A személyzet és a felszerelés részére a szárny középső tartományában fülkét alakítanak ki.
• Csupaszárny repülőgép: Törzs és farokfelület nélkül épített repülőgéptípus. A csupaszárny gépeknél az összes berendezést, a hajtóművet és a terhelést a szárnyban helyezik el, esetleg a szárny közepén (vagy szimmetrikusan elhelyezve 2-3 db) gondolát képeznek ki számukra. Repüléséhez, a tévhittel ellentétben nincs szükség semmiféle számítógépes, vagy egyéb rendszerre. Megfelelő szárnyprofillal önmagában is stabil, bár ezt kevés gyakorlati felhasználás igazolja.

Szárnykonfigurációk

Minél nagyobb a hátranyilazási szög, annál stabilabb és kormányozhatóbb a repülőgép a magasabb sebességtartományokban. Az erősen nyilazott szárnyak felhajtóereje kis sebességnél meglehetősen kicsi, így ezeknek a repülőgépeknek a fel- és leszállósebessége lényegesen nagyobb.

• Egyenes szárny: A szárny nyilazási szöge többé-kevésbé merőleges a gép hossztengelyére. Jellemzően a kis sebességű repülőgépeknél használják, a második világháború előtt gyakorlatilag minden repülőgép egyenes szárnyakkal rendelkezett. A vitorlázó repülőgépek, motoros könnyűrepülőgépek és légcsavaros utasszállító gépek többsége jellemzően ma is egyenes szárnyú. A kis sebességű egyenes szárnyú gépeket néha „kétfedelű” konstrukcióban építik, itt a szárnyak egymás felett, kábelekkel és/vagy szilárd merevítőkkel egymáshoz kapcsolva helyezkednek el. Az ilyen repülőgépek a szükséges kisebb szárnyfesztáv miatt a levegőben mozgékonyabbak, hangárban könnyen tárolhatók, illetve baleset esetén jó ütközésvédelmet nyújtanak. Mezőgazdasági alkalmazásuk ma is gyakori (pl. Antonov An-2, AgCat). A háromfedelű gépek közül egyedül az első világháborús Fokker Dr.I.
• Nyilazott szárny: Abban különbözik az egyenes szárnytól, hogy mind a belépő-, mind a kilépőél körülbelül azonos, a derékszögtől eltérő szöget zár be a repülőgép hossztengelyétől. A szárny lehet enyhén (pl. BAE Hawk) vagy erősen hátranyilazott (pl. MiG-19 vagy BAE Lightning vadászrepülőgépek). A hátranyilazott szárnyak hátránya az áramlás kisodródása a szárnyvégek felé, amit gyakran hosszanti elhelyezésű terelőlapokkal fékeznek meg. Nagy sebességű repülőgépeknél problémát jelent, hogy a hátranyilazott szárnyú konstrukciók hangsebesség közeli és a feletti teljesítménye erősen függ a területszabály következetes alkalmazásától, ezért ilyen kivitelű régebbi gépeken gyakran a szárny kilépőéléhez rögzített nagyméretű kúpokat találunk, amelyek a behúzott futómű tárolására (pl. Tu-134) vagy extra üzemanyagtartályként (Convair 990) is felhasználhatók. Léteznek előre nyilazott szárnyú repülőgépek is. Ezzel az egzotikus elrendezéssel a II. világháború előtt lengyel mérnökök kísérleteztek (Z-17/Z-18/Z-47), alatta pedig a német Junkers cég fejlesztett ki repülőképes prototípusokat (Ju 287). Az előrenyilazás elvileg kedvezőbb repülési tulajdonságokat ígér az örvények jobb kezelése révén, azonban a hátranyilazott konstrukcióval szemben a rezgések itt nem csillapodnak, hanem éppenséggel felerősödnek a szárnyvég felé haladva. Ennek következtében a hagyományos alumínium szárnyszerkezetek gyorsan kifáradásos vagy csavarodásos törést szenvednek, így nagy sebességű repülőgépeknél nem alkalmazhatók. A rendkívül erős szénszálas anyagok megjelenése tette lehetővé az előrenyilazott szárny alkalmazását szuperszonikus prototípus gépeken (X-29, Szu-47 Berkut), ezek sorozatgyártásáról azonban még nem beszélhetünk.
• Trapézszárny: A szárny belépőéle pozitív, a kilépőéle negatív nyilazási szögű, azaz a szárny a törővég felé gyorsan elvékonyodik.
• Deltaszárny: Háromszög alakú szárny. A félszárnyak derékszögű háromszöget mintáznak, vagyis a belépőél erősen hátranyilazott, míg a kilépőél közel merőleges a gép hossztengelyére. A szárny a törővég felé általában teljesen elvékonyodik, azaz az ilyen szárny csúcsos, nincs vagy minimális a törővége. Jellemzően szuperszonikus repülőgépeknél használják, a francia Dassault vadászgépek, a Concorde és a Tu-144 utasszállítók, valamint a Space Shuttle és a Buran űrrepülőgépek deltaszárnyú konstrukciók.
• Változtatható nyilazású szárny: Egy bonyolult szerkezet segítségével - nagy keménységű acélötvözetből készült forgócsapokon (ált. 2 db, oldalanként egy-egy db) - állítják a félszárnyak nyilazási szögét, lehetővé téve az üzemanyag-takarékos kissebességű repülést és a szuperszonikus tartományok elérését egyazon repülőgéppel. Jellemzően a harmadik generációs harci repülőgépek szerkezete. Visszatekintve ez a bonyolult konstrukció kudarcnak tekinthető, hiszen az ilyen kivitelben épült típusok: Mirage G, F-14, F-111, Tornado, MiG-23, MiG-27, Szu-17/20/22, Szu-24, B-1, Tu-22M, Tu-160 harci gépek nem tudtak szélesebb körben elterjedni magas beszerzési áruk és költséges fenntartásuk miatt, illetve repülési tulajdonságaik is elmaradtak az 1970-es évek második felétől megjelenő elektronikus kormányvezérlésű, trapézszárnyas és kacsa elrendezésű új gépektől.
• Waverider: Szó szerint: hullámlovas, deltaszárnyhoz hasonló elrendezés, amelynél a félszárnyak külső része körülbelül 30 fokig lehajtható, hogy a hiperszonikus repülés során a gép alatt keletkező lökéshullámokat csapdába ejtve többlet felhajtóerőt generáljon.
• Forgószárny: Központi forgástengelyre rögzített hajlékony, egyenes szárnyakból (ún. rotorlapát) álló rendszer, amely a repülőeszköz álló helyzetében is felhajtóerőt termel. Helikoptereken és autógirókon alkalmazzák. Az ilyen rendszerben elérhető haladási sebességet kb. 400 km/h-ra korlátozza az a tény, hogy a forgószárny lapátok csúcsai hamar elérik a hangsebességet, ami a felhajtóerő nagyarányú csökkenését eredményezi.

Vezérsíkok

A vezérsík feladata a repülőgép vízszintes és függőleges irányú stabilitásához való hozzájárulás. A vízszintes és függőleges vezérsík elnevezése azok elhelyezkedéséből adódnak, és természetesen ellentétes (ill. 90 fokkal elfordított) irányú hatással rendelkeznek. A vezérsíkok összességét farokfelületeknek is nevezik. Ezek a szárnyakhoz hasonló kialakításúak, de méretük kisebb és (nem a vezérsík fogalmához sorolandó) elfordítható kormányfelületük van.

• Vízszintes vezérsík: Hagyományos felépítés esetében („hátsó szárny” néven illetjük sokan) azért felel, hogy a gép fel-le irányú vezetése biztosított legyen. Alapvető feladata, hogy segítse a függőleges iránytartást (másodlagosan a sebesség-stabilizálást), és elősegítse a váratlan (aerodinamikai) reakciók csökkentését, szóval, hogy stabilizálja a repülési tulajdonságokat. (Ezért Stabilizátor névvel is szokták illetni.)
• Függőleges vezérsík: Szerepe lényegesen kevesebb, de a gyakorlatban nagyon bonyolult e-nélkül repülni; a gép oldal-irányú iránytartását segíti elő. Nem kormányzott gép esetében is jelentkezik a két „fél-szárny” között eltérő légellenállás, sok ok miatt. Ha a gép farkát nem vezetnénk meg, az jobbra-balra forgolódhatna.

Futóművek

A repülőgép futóművének feladata, hogy biztosítsa a repülőgép irányíthatóságát, amíg a gép a fel- és leszállás során a földön tartózkodik.

• Kerekes futóművek: Gumikerekes futóművek, amelyek felfújt gumiabroncsokból állnak. Nagyobb terhelések esetén a kerekek csoportokat, extrém nagy súlyú gépeknél egész sorokat alkothatnak, a jobb terheléseloszlás elérése miatt. Alacsony sebességű gépnél a futómű rögzített, nagyobb sebesség elérése esetén a futóművet behúzhatóra építik, amely jobb áramlási tulajdonságokat, nagyobb sebességet és alacsonyabb fogyasztást tesz lehetővé. A két fő futóművet leggyakrabban a szárny alá, a törzs középvonalához szimmetrikusan helyezik el.
  • Farokkerekes futómű: Ebben az építési módban a kanyarodást vezérlő, alacsony építésű kereket a farokrész alatt rögzítik a gép törzséhez. A főfutóműveket jóval a gép súlypontja elé helyezik, hogy a fékezéskor csökkentsék az előrebukás veszélyét. Ilyen futómű-elrendezéssel hárompontos leszállást kell végrehajtani, vagyis mindhárom futóműre nagyjából egyidejűleg kell a terhelést helyezni.
  • Orrkerekes futómű: A törzs elejére építik be a kormányzó kereket. A főfutómű kerekei nem kormányozhatóak, ezeket a gép súlypontja mögé helyezik.

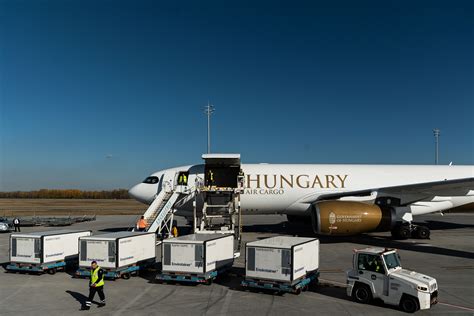

A Teherszállító Repülőgépek Rakodási Kapacitása és Működése

Egy teherszállító repülőgép átlagosan 40 és 100 tonna közötti árut tud szállítani. A teherszállító repülőgépek teherbírása a repülőgép típusától és konfigurációjától függ. Van olyan teherszállító repülőgép, aminek az orr-része felhajtható a nagyméretű terhek rakodásához, a többségnél a törzs végén lehajtható „csapóajtó” van erre a célra. A teherszállító repülőgépek között nem ritka a rövid felszállópályát igénylő, ún. STOL (Short Take-Off and Landing) képességű típus.

Szállított áruk típusai

Ezek az óriás repülőgépek számos feladatot látnak el. A hadsereg esetében ezek a repülőgépek katonai szállító repülőgépek. Ezeket csapatszállításra és katonák vagy ejtőernyősök mozgatására tervezték. A teherszállító repülőgépeket gyakran használják hosszú távú áruszállításra, mind egy országon belül, mind azon kívül.

• Gyártott áruk: gyakran használják őket az egyik országban gyártott termékek, például számítógépek, telefonok, ruházati cikkek stb. szállítására.
• Friss és romlandó termékek: A teherszállító repülőgépeket gyakran használják friss termékek, például gyümölcsök, zöldségek, virágok, halak, húsok stb. rakodására és szállítására, gyakran hűtőrendszerrel vannak felszerelve.
• Veszélyes áruk: Egyes repülőgépeket veszélyes áruk, például vegyi anyagok, robbanóanyagok, lítium akkumulátorok stb. szállítására terveztek. Ezekre a termékekre szigorú előírások vonatkoznak.
• Élő állatok: a széles törzsű repülőgépeket gyakran használják élő állatok, például lovak, háziállatok, állatkerti állatok stb. szállítására. Ezeket különleges feltételek mellett szállítják, hogy biztosítsák biztonságukat.
• Nehéz berendezések: a teherszállító repülőgépek (közép- vagy hosszú távú) nehéz berendezéseket is szállíthatnak, például gépeket, alkatrészeket, gépkocsikat stb.

Előnyök és Hátrányok

A teherszállító repülőgépek mindegyik típusának - amelyek a kisrepülőgépekkel ellentétben egyszerre szállítanak és tankolnak - megvannak a maga előnyei és hátrányai, az áruszállítással kapcsolatos konkrét követelményektől függően. Valamennyi repülőgépgyártó új repülőgépcsaládok kifejlesztésével igyekszik biztosítani e fuvarozók fejlődését a légiközlekedési piacon.

Teherszállító Repülőgépek Bérlése és Logisztika

Az AEROAFFAIRES a légi árufuvarozás vezető szakértője, több mint 350 szállító repülőgép bérlésével. Isabelle Clerc, az AEROAFFAIRES vezérigazgatója 1991 óta tudja, hogyan vegye körül magát a megfelelő partnerekkel az ilyen típusú küldetésekhez. Szilárd partnerséget alakított ki a teherszállításra szakosodott légitársaságokkal. Ez garantálja Önnek a megbízható és biztonságos szállítási megoldásokat.

Biztonság és Nyomon Követés

A légi árufuvarozás során a biztonság és a rakomány nyomon követése elengedhetetlen. Ami a rakomány biztonságát illeti, az Aeroaffaires elkötelezett az összes vonatkozó légi árufuvarozási előírás és biztonsági szabvány betartása mellett. Szorosan együttműködünk olyan légi fuvarozókkal, akik rendelkeznek a szükséges tanúsítványokkal a be- és kirakodás, valamint a szállítási műveletek biztonságának garantálásához.

Az Aeroaffaires valós idejű rakománykövetési megoldásokat is kínál. Fejlett nyomkövető rendszerünknek köszönhetően ügyfeleink az út minden egyes lépését követhetik rakományuknak. Pontos információk állnak rendelkezésre a rakomány helyéről, állapotáról és várható érkezési idejéről, így ügyfeleinknek teljes rálátásuk van áruikra az egész út során. Röviden, az Aeroaffaires-nél a rakomány biztonsága abszolút prioritást élvez, és elkötelezettek vagyunk amellett, hogy ezen a területen a legmagasabb nemzetközi szabványoknak is megfeleljenek.

A Flightradar24 virtuális radar és a hasonló internetes repülőgép követő alkalmazások a világszerte elhelyezett több ezer ADS-B vevőegység adatait aggregálják, amelyek veszik a repülőgépek által leadott digitális jeleket. Ezen adatok alapján azonosítják be a repülőgépet és a járatot, rendelnek hozzá saját adatbázisukból rengeteg egyéb információt, valamint helyezik el a repülőgépet a térképen, azaz élő online radarképen. Kiírják a magasság, sebesség és irány (heading) adatokat. Fontos tudni, hogy ezek az oldalak nem minősülnek hivatalos forrásnak, pontatlanságok, adatbázishibák előfordulhatnak, különösen azokon a területeken, ahol az egyes alkalmazások lefedettsége hiányos.

Példák Sikeres Szállítmányokra

• „Az AEROAFFAIRES-t kértük fel egy alkatrészszállítmány külföldre (Pakisztánba) történő szállításához. Csapatuk rendkívül professzionális és gyors reagálású volt, és hatékonyan teljesítette különleges igényeinket. A teherszállító repülőgépek bérlésében szerzett szakértelmüknek köszönhetően a szállítmányunk tökéletes állapotban és időben érkezett meg a célállomásra.”
• „Az AEROAFFAIRES-t ajánlották nekünk érzékeny gyógyszeripari termékeink nemzetközi célállomásokra történő szállítására. Csapatuk minden lépésnél velünk volt, biztosítva, hogy az áruinkat gondosan és a legszigorúbb biztonsági előírásoknak megfelelően kezeljék. A rakományunk valós idejű nyomon követése teljes lelki nyugodalmat biztosított számunkra.”
• „Nehéz, terjedelmes berendezéseket kellett egy külföldi telephelyre szállítanunk. Az AEROAFFAIRES azt ajánlotta, hogy béreljünk egy, a konkrét igényeinkre szabott teherszállító repülőgépet. Csapatuk professzionálisan irányította az egész folyamatot, hatékonyan koordinálva a berakodást, a szállítást és a kirakodást. A légi árufuvarozás terén szerzett szakértelmük lehetővé tette számunkra, hogy tartsuk a szoros határidőket.”
