Minden bizonnyal Ön is sokszor találkozott már a következő fogalmakkal egy mondatban: olcsó, gazdaságos, gyorsan megtérülő, könnyűszerkezetes, ipari, csarnok. Nem véletlen! Egy vállalat fejlődésének elengedhetetlen része az ingatlan befektetés és annak megtérülési kérdése. Ha Ön is ezen a ponton jár és tudja, hogy vállalkozása életében hamarosan el kell kezdenie fejleszteni, érdemes elolvasnia ezt a cikket!

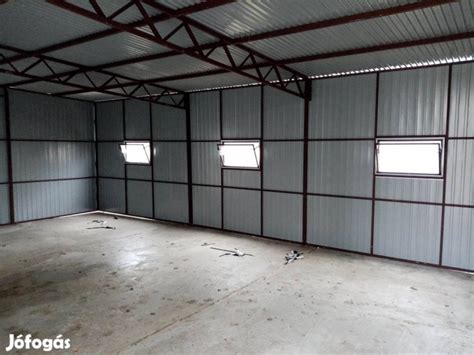

Az acélszerkezetes csarnokok előnyei
A fő tartószerkezeti elemek, oszlopok, gerendák, támrudak és szélrácsok acélszerkezetből készülnek. A könnyűszerkezetes név vélhetően onnan ered, hogy a legnagyobb piaci versenytársa a vasbeton csarnok. Nyilvánvalóan maga a szerkezet jóval könnyebb és bizonyos fesztávok alatt a létesítmény négyzetméterre vetített bekerülési költsége is kedvezőbb. Mivel a szerkezet viszonylag könnyűnek nevezhető, így nincs szükség nagy teherbírású darukra a megépítéséhez. A kivitelezési ideje a gyors és pontos előre gyárthatóságának köszönhetően lényegesen rövidebb. Ez utóbbi kardinális kérdés egy vállalati beruházás esetében, hiszen a megtérülési idő annál rövidebb, minél hamarabb termelni kezd a létesítmény.

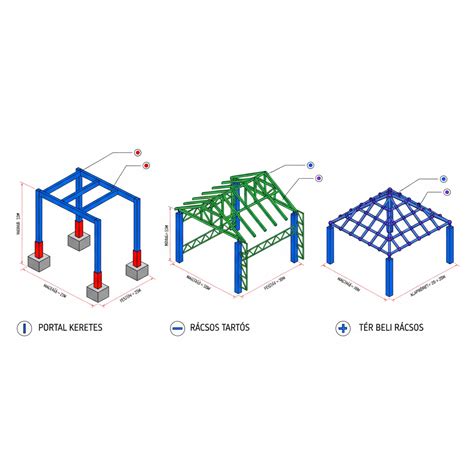

Fesztávolság és gazdaságosság
Beruházásunk talán legfontosabb kérdése, hogy mekkora helyre van szükségünk? Minden esetben javasoljuk a létesítmény szükséges maximális fesztávolság meghatározását figyelembe venni, mert az épülethez felhasználni szükséges fajlagos acél mennyisége a fesztávolság növelésével nő. Általános esetben 5-6 méteres keretállás távolságok kerülnek meghatározásra, viszont a keretek sokszorosítása majdnem a végtelenig is nőhet, ez fajlagosan nem növeli a négyzetméterre vetített árat. A portálkeretes idomacél csarnokok fesztávolsága is elmehet 25-30 méterig, viszont a gazdaságosságuk a rácsostartós szerkezetekkel szemben kimerül 24-26 méter fesztávolságnál. Efelett amennyiben a keretsarok feletti belső terekre nincsen szükség, érdemes rácsostartós szerkezetekben gondolkodni, vagy több hajósítani a létesítményt.
Sokan úgy gondolják, hogy az acél-szerkezetes csarnokok gazdaságossága itt merül ki és itt kezd létjogosultsága lenni a vasbeton szerkezetnek, viszont ez nem igaz. A létesítményünket tudjuk több hajósítani, ha jobban megnézzük a vasbeton vázas létesítmények is több hajós szerkezetek, azoknál sem kezelnek a szerkezetekkel 30-40 méternél nagyobb fesztávolságokat szívesen. Gondoljuk át, hogy pontosan mekkora az a maximális fesztáv, amelyre a létesítményben szükség van. Vegyük figyelembe azt, hogy egy-egy belső oszlop elhelyezésével lényegesen csökkenthető a felhasználandó acél fajlagos súlya.
Anyagminőség és költséghatékonyság
Bár nem a megrendelő feladatköre dönteni a felhasználandó anyagminőségekről, viszont nagy előnyt jelent, ha tudjuk, hogy a normál S235 szerkezeti acél és a magasabb S355 szerkezeti acél árának a különbsége, normál piaci helyzetben nagyjából 10-15%, viszont a felhasznált alapanyag mennyisége 25-30%-kal kevesebb. Érdemes koncepció terveket készíteni.
Daruzható csarnokok tervezésének speciális szempontjai
A daruzható csarnokok tervezése komplex mérnöki feladat, amely speciális szaktudást és tapasztalatot igényel. A daruzható csarnokok tervezése jelentősen eltér a hagyományos ipari csarnok kialakításától. A híddaruk, futódaruk és egyéb emelőberendezések által okozott terhelések speciális statikai megoldásokat követelnek meg. A daruzható csarnokok esetében az acélcsarnok tervezés során figyelembe kell venni a daru típusát, teherbírását, futási sebességét, valamint a várható használati gyakoriságot. A modern ipari termelés egyre inkább támaszkodik az automatizált anyagmozgatásra, ezért a daruzható csarnokok iránti igény folyamatosan növekszik.
Alakuló frakcióülés – sajtótájékoztató
1. Teherbírási követelmények meghatározása
A daruzható csarnok tervezésének első és legfontosabb lépése a pontos teherbírási követelmények meghatározása. Ez nem csupán a daru névleges teherbírását jelenti, hanem számos további tényezőt is figyelembe kell venni:
- A daru maximális emelési kapacitása, amely magában foglalja az emelendő teher tömegét és az emelőszerkezet önsúlyát.
- A híddaru teljes szerkezetének tömege, beleértve a főtartót, végkocsikat, hajtásrendszert és az összes beépített berendezést.
A teherbírás meghatározásánál az acélcsarnok gyártás során alkalmazott szabványokat is figyelembe kell venni. Az Eurocode 3 és az MSZ EN 1991-3 előírásai részletesen szabályozzák a daruk által okozott terhelések számítását.
2. Dinamikus terhelések kezelése
A daruzható csarnokok tervezésének egyik legnagyobb kihívása a dinamikus terhelések helyes kezelése. Ellentétben a statikus terhelésekkel, amelyek állandóak vagy lassan változnak, a daru működése során jelentős dinamikus hatások lépnek fel. A daru működése során négyféle alapvető dinamikus hatással kell számolni:
- Az emelés megkezdésekor és befejezésekor függőleges lökésszerű terhelés keletkezik.
- A daru hosszirányú mozgása során a gyorsítás és fékezés vízszintes erőket generál.
- A macska keresztirányú mozgása oldalirányú terhelést okoz.
A dinamikus terhelések számításánál az acélszerkezet felületkezelés minősége is fontos szerepet játszik. A megfelelően védett szerkezet jobban ellenáll a fáradási repedések terjedésének. Fontos tudnivaló: A dinamikus terhelések miatt a daruzható csarnokoknál szigorúbb hegesztési előírások vonatkoznak a kritikus csomópontokra. A rezgések csökkentése érdekében több megoldás alkalmazható. A szerkezeti merevség növelése csökkenti a rezgésamplitúdót. Rezgéscsillapító elemek beépítése, például viszkózus csillapítók vagy hangolt tömegcsillapítók alkalmazása hatékony lehet.
3. Oszlopkiosztás és darupálya geometria
Az oszlopkiosztás és a darupálya geometriája alapvetően meghatározza a csarnok használhatóságát és gazdaságosságát. A helytelen kiosztás nemcsak a szerkezet költségét növeli, hanem a későbbi üzemeltetést is megnehezítheti. Az oszloptávolság meghatározásánál figyelembe kell venni a daru fesztávolságát, amely általában az oszloptengelyek közötti távolság mínusz 1,0-1,5 méter. A gazdaságos oszloptávolság általában 6-12 méter között van, de az ipari csarnok funkciójától függően ettől eltérhet. A darupálya nem egyszerűen egy sínpár, hanem komplex szerkezeti rendszer, amely magában foglalja a síneket, rögzítéseket, darupálya-tartókat és azok kapcsolatait. A darupálya-tartók kialakításánál az acélszerkezet szállítás szempontjait is figyelembe kell venni. A túl nagy elemek szállítása költséges lehet, ezért gyakran alkalmaznak helyszíni illesztéseket.
4. Biztonsági előírások betartása
A daruzható csarnokok esetében a biztonsági előírások betartása nem csak jogi kötelezettség, hanem az emberi életek és a beruházás védelmének alapfeltétele. A tervezés során számos biztonsági szempontot kell figyelembe venni:
- Minimális távolságok betartása a daru és a szerkezeti elemek, valamint a dolgozók munkaterülete között.
- Végálláskapcsolók, túlterhelés-védelem, vészleállító rendszerek kötelező alkalmazása.
- Csak képzett és vizsgázott darukezelők dolgozhatnak a berendezéssel.
A szerkezeti integritás biztosítása érdekében minden elemet túlméretezési tényezővel kell tervezni. A fáradási élettartam számítása kritikus a ciklikusan terhelt elemeknél. Munkavédelmi előírás: A 47/1999. (VIII. 5.) EüM rendelet.
5. Rugalmasság és jövőbeli bővítés
A modern üzleti környezetben a rugalmasság kulcsfontosságú. A daruzható csarnok tervezésekor nem csak a jelenlegi, hanem a jövőbeli igényeket is figyelembe kell venni. A jövőbeli bővítés szempontjából az egyedi csarnok megoldások nyújtják a legnagyobb rugalmasságot. A tervezés során érdemes előkészíteni a hosszirányú bővítés lehetőségét megfelelő homlokzati kialakítással. A mezőgazdasági csarnok esetében különösen fontos a szezonális kapacitásváltozások kezelése.
Esettanulmányok
A Steellab Kft. több mint egy évtizede foglalkozik acél csarnokok tervezésével, gyártásával és kivitelezésével. Néhány példa a gyakorlatból:
- Egy 5000 m² alapterületű autóipari beszállító üzem számára terveztünk daruzható csarnokot. A követelmények között szerepelt 2 db 10 tonnás híddaru, amelyek egymástól függetlenül, de ugyanazon a darupályán működnek. A megoldás során 24 méteres oszloptávolságot alkalmaztunk, rácsos darupálya-tartókkal.
- Egy meglévő géptároló jellegű csarnokot kellett átalakítani daruzható logisztikai központtá. A szerkezet megerősítését üzem közben kellett elvégezni, minimális termeléskiesés mellett.
- Egy acélipari üzem számára kellett 50 tonnás daruzható csarnokot tervezni, ahol a magas hőmérséklet és a folyamatos üzem különleges követelményeket támasztott.
Szakértő csapatunk segít megtalálni az optimális műszaki megoldást. A daruzható csarnokok tervezése komplex mérnöki feladat, amely széleskörű szaktudást és tapasztalatot igényel. Összefoglalva a legfontosabb tanulságokat: a pontos teherbírás meghatározása és a dinamikus terhelések figyelembevétele alapvető a szerkezeti biztonsághoz. A megfelelő oszlopkiosztás és darupálya-kialakítás biztosítja a hatékony működést. A biztonsági előírások maradéktalan betartása védelmezi a dolgozókat és a beruházást. Az acélcsarnok tervezés során mindig vegyük figyelembe, hogy a daruzható csarnok nem egyszerűen egy épület, hanem a termelési folyamat szerves része. Fontos megjegyezni, hogy minden projekt egyedi, és a szabványos megoldások nem mindig megfelelőek. Az acélszerkezet gyártás modern technológiái lehetővé teszik egyedi megoldások költséghatékony megvalósítását is. A sikeres projekt érdekében javasoljuk, hogy már a tervezés kezdeti fázisában vonjon be tapasztalt statikus mérnököt, aki jártas a daruzható szerkezetek speciális követelményeiben.
