Az esztergálás technológiájának alapja, hogy a munkadarab forog, míg a szerszám áll, vagy radiális irányban mozog, ezzel lehetővé téve a pontos és hatékony forgácsolást. A forgácsolás azon gépipari technológiák gyűjtőneve, amikor a munkadarabról a felesleges anyagmennyiséget forgács formájában leválasztjuk. A fémforgácsolás nagy tudást és komoly szerszámokat igénylő szakma. Minden ága, az általános alkatrészgyártástól kezdve a széles esztergáláson, szerszám- és készülékgyártáson át, az energiaszektor érintett területéig folyamatos kihívások elé állítják az adott terület művelőit.

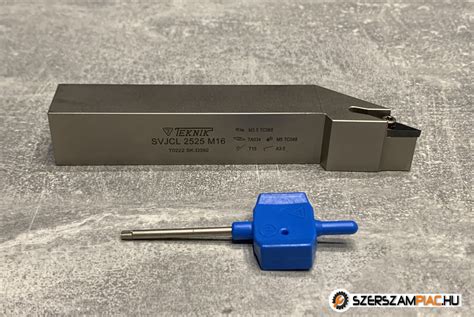

Az esztergakés, vagy esztergaszerszám a forgácsolási műveletek egyik legfontosabb eszközei közé tartozik, hiszen ez végzi el a tényleges megmunkálást a forgó munkadarabon. A váltólapkák a megjelenésük óta a leghatékonyabb megoldást nyújtják a forgácsolástechnikában. Nagy előnyük, hogy elhasználódásuk esetén nem szükséges az egész szerszámot lecserélni, így rendkívül költséghatékony a használatuk. Felhasználásuk széleskörű, amelyet rendkívül sok fajta lapka szélesség, rádiusz, kivitel és különböző féle alkalmazási terület tesz lehetővé.
Az esztergálólapka kiválasztásának paraméterei
Az esztergálólapka kiválasztásakor sok paramétert kell figyelembe venni. A megfelelő esztergakés kiválasztása kiemelten fontos, mivel az olyan paramétereket kell figyelembe venni, mint a fordulat, a vágósebesség és a fogásmélység. A lapkageometria és a lapkaminőség kiegészítik egymást. A lapkaalakot a szerszámhoz szükséges belépésiszög-hozzáférés szerint kell kiválasztani. A lehető legnagyobb csúcsszöget kell kiválasztani a lapkaszilárdság és megbízhatóság érdekében. Nagyobb lapkamérettel a stabilitás jobb.
Geometria stílusok és alkalmazásuk
Az esztergálási geometriák három alapvető stílusra oszthatók, amelyek simításra, közepes és nagyoló megmunkálásra vannak optimalizálva:
- Simítás: Műveletek kis fogásmélységgel és kis előtolási sebességgel.
- Közepes: Közepes műveletektől a lágy nagyolásig.
- Nagyolás: Nagy fogásmélység-előtolás kombinációk.
A -WMX wiper geometria az elsősorban ajánlott választás, és jó kiindulási pont a legtöbb alkalmazáshoz. A -WF jelzésű lapkák jobb forgácskezelést biztosítanak, kisebb fn/ap esetén. A -WMX mindig az első számú választás a széles forgácsú alkalmazási területen. A -WR lapkák erősebb élvonalat igényelnek, például erősebb igénybevétel esetén.
A lapkák pozitív és negatív hátszöge
Megkülönböztetünk negatív ISO váltólapkákat és pozitív ISO váltólapkákat. A negatív lapka 90°-os szögű (0° hátszög), míg a pozitív lapka szöge 90°-nál kisebb (például 7° hátszög). A negatív stílusú lapka illusztrációja azt mutatja, hogyan van rögzítve a lapka a befogóba és hogyan van megdöntve.
A belépési szög (KAPR) és a csúcssugár (RE) jelentősége
A belépési szög (KAPR) (vagy bekezdési szög (PISR)) a forgácsolóél és az előtolás iránya közötti szög. A sikeres esztergálási művelethez fontos a megfelelően kiválasztott belépési szög/bekezdési szög. Az erők a tokmány felé irányulnak. A csúcssugár (RE) kulcsfontosságú az esztergálási műveletek esetén. A lapkák különféle méretű csúcssugarakkal kaphatók. A csúcssugár és a DOC (fogásmélység) közötti összefüggés befolyásolja a rezgési hajlamot. Előnyösebb, ha több az axiális erő, mint a radiális.
- Kis csúcssugár: Szebb felületi minőséget és alacsonyabb felületi érdességet eredményez, de sérülékenyebb és kisebb fogási paraméterekkel használható.
- Nagy csúcssugár: Nagyobb fogásmélységnél hatékonyabb és tartósabb, de kevésbé precíz a felületi minőség.
Az esztergakések felépítése és anyaga
Az esztergakések osztályozása ma már nem csak a hagyományos „kés” formára épül. Az esztergakés anyagának kiválasztása kulcsfontosságú a hatékony megmunkálás szempontjából. A megmunkált anyag keménysége és a forgácsolási folyamat intenzitása határozza meg, hogy milyen késanyagot célszerű alkalmazni. Az esztergakések formája és a forgácsoló él alakja alapján is csoportosíthatók.
Az esztergakések fontos részei:
- Főél: A vágást végző élelem, amely meghatározza a forgácsolás hatékonyságát és a felület minőségét.
- Hátsó szög: Csökkenti a súrlódást a munkadarab és a szerszám között, ezzel lassítva a kopást.
- Élszög: Befolyásolja a szerszám szilárdságát és a vágási erőket. Kisebb szög könnyebb forgácsolást, nagyobb szög nagyobb tartósságot biztosít.
- Homlokszög: A forgács elvezetésében játszik szerepet.
A forgácsolási szögek, mint az élszög, homlokszög és hátszög, meghatározzák a forgácsolás hatékonyságát, a szerszám kopását és a felület minőségét. A forgácstörő él kialakítása kiemelten fontos a forgács megfelelő eltávolításához és kezeléséhez.
Anyagminőségek és bevonatok
A lapkák anyagát tekintve az alábbi típusok fordulnak elő: CBN, Cemet, Keményfém, Kerámia, PCD. Az esztergakések bevonata kulcsszerepet játszik a kopásállóság, a hőállóság és a szerszám élettartamának növelésében. A modern gyártók, például az Applitec, részletes táblázatokat biztosítanak a különböző anyagminőségekhez és a hozzájuk optimális forgácsolási paraméterekhez.
A lapkák kivitel szempontjából lehetnek jobbos, balos vagy neutrális. Alkalmazás szempontjából használhatjuk: acélhoz, edzett anyagokhoz, erősen ötvözött (hőálló) anyagokhoz, nemvas anyagokhoz, öntöttvas anyagokhoz, rozsdamentes acélhoz, de vannak univerzális anyagokhoz való kivitelek is. A megmunkálandó felület típusai: folyamatos, enyhén megszakított és megszakított.
Keményfém esztergáló lapkák - Oktatóanyag (engineeringsupplies.co.uk)
Modern technológiák és megoldások
Belső hűtésű késszárak
Modern esztergakések esetében a belső hűtés lehetővé teszi, hogy a hűtőfolyadékot koncentráltan, közvetlenül a vágási zónába irányítsuk. Ez javítja a forgács elvezetését, csökkenti a hőt, és meghosszabbítja a szerszám élettartamát.
Leszúró lapkák
Leszúró lapkák: jobbos, balos és neutrális kialakításban kaphatók, a munkadarab leszúrásának vagy horonymarásának irányától függően választhatók. A lapkák különböző geometriai formákkal (pl. kerek, négyzet, háromszög, rombusz) is kaphatók.

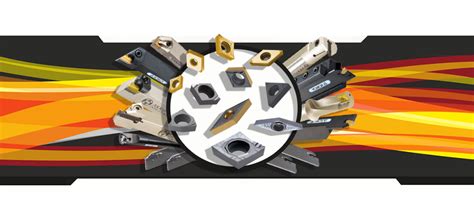

ISO váltólapkás esztergaszerszámok
Az ISO váltólapkás esztergaszerszámok közé tartoznak az esztergakések (negatív lapkás külső kés / furatkés, pozitív lapkás külső kés / furatkés) illetve ezeknek a késeknek a kopó részei a lapkák. Kaphatóak többféle rádiusszal 0,2 mm-2,4 mm-ig.
